Печь долгого горения своими. Чем хороша печь длительного горения – виды топлива, правила сборки своими руками

Твердое топливо в качестве основного источника тепла не сдает свои позиции уже много десятков лет. И даже сегодня с учетом электрической и газовой альтернативы, по-прежнему очень популярны котлы на твердом топливе, особенно если речь идет о длительном горении.

Такое оборудование может работать на разных видах, начиная с опилок и заканчивая углем. В зависимости от региона и стоимости топлива отдается предпочтение тому или иному виду. Безусловно, природный газ является самым недорогим способом отопления, но он проведен не во все районы и регионы. Электричество - самый дорогой источник тепла, хотя и повсеместный. А если мы говорим о печи длительного горения своими руками, то получится сэкономить не только на эксплуатации, но и на изготовлении. Такую печь можно сделать собственноручно, если разбираться в схемах и чертежах и уметь работать с металлом.

Почему котлы и печи экономнее в эксплуатации

Для того, чтобы разобраться в этом, пойдем методом от противного и сравним с обычными печами.

Какие недостатки у стандартной печи:

• крайне низкий КПД, который в лучшем случае составляет 80%;
• необходимость постоянного контроля прогорания топлива - время закладки составляет 2-4 часа в зависимости от объема топки;
• отсутствие возможности автоматизировать горение.

В печи длительного горения эти недостатки устранены, в результате чего она стала оптимизированным аналогом традиционной печки.

Здесь процесс горения заменен на тление - за счет ограниченного количества кислорода дрова в топке не горят, а фактически тлеют, выделяя одновременно пиролизный газ. В свою очередь тот сгорает в отдельной камере, за счет чего повышается на 12-15% коэффициент полезного действия агрегата. В итоге время прогорания одной закладки дров увеличивает до 8-10 часов.

Схема печи

Что касается автоматизации процесса, это успешно реализовано в пеллетных печах, где в качестве топлива используются пеллеты.

Для справки! Пеллеты - прессованные опилки, пыль, труха, щепа и прочие мелкофракционные отходы деревообрабатывающей промышленности, обработанные природными смолами.

Такая печь представлена совместно с бункером под пеллеты. Когда часть топлива прогорает, происходит автоматическое наполнение топки дополнительным объемом. Без участия человека подобная печь длительного горения может работать несколько дней.

Процесс изготовления

Начинать изготовление печи лучше с поиска подходящего помещения. Работа с металлом в принципе очень пыльная, а если учесть, что все это надо будет варить и пилить - лучше воспользоваться подсобным помещением, где есть электропроводка на 220 В.

Технические нюансы при возведении печи на видео:

Необходимые материалы и инструменты

• металлическая емкость минимальным объемом от 200 литров (идеально для этой цели подойдет б/у газовый баллон);
• 2 отрезка трубы ∅10 см;
• швеллер;
• огнеупорный кирпич для кладки (55 шт.);
• отрезок листа 60-80 см по диагонали;
• готовая смесь или цементный раствор для кладки;
• набор инструментов для работы с металлом;
• электродуговая сварка и электроды;
• монтажный уровень;
• отвесы.

В качестве основы можно использовать любую металлическую емкость с толщиной стенки не менее 4 мм. Подойдет даже огнетушитель, но такую печь целесообразно устанавливать лишь в небольших помещениях.

Процесс изготовления

Изначально необходимо подготовить корпус печи. Для этого, повторимся, можно использовать любую емкость из стали, чугуна, нержавейки с толщиной стенки 4-5 мм. Чаще всего под основу берут использованный газовый баллон, который обязательно необходимо вымыть и загрунтовать, чтобы ликвидировать запах и остатки газа.

Если подходящей емкости нет, ее можно сварить из листа стали толщиной 5-6 мм диаметром не менее 40-50 см. К цилиндру приваривается сваркой днище. Крышка готовится отдельно. Можно сделать будущую печку прямоугольной или квадратной - форма не имеет значения, важно, чтобы сварные швы были герметичными.

У баллона или огнетушителя необходимо будет срезать крышу. Баллон от искр может создать подобие детонации. Предварительно наполните его до краев водой и приступайте к резке.

Если емкость будете варить из листа, лучше сделать днище не из круга по диаметру цилиндра, а из прямоугольника - у вас сразу получится устойчивое основание.

Отдельно из листа вырезаете еще один круг с диаметром на сантиметр-два меньше диаметра бочки, и в нем же вырезаете круг ∅10 см под трубу. Сваркой привариваете трубу к отверстию.

По краям стального круга из швеллера привариваете ножки, которые будут одновременно придерживать основание и проталкивать топливо в период его горения.

Длина отрезка трубы должна быть минимальной на 15 см больше, чем высота всей конструкции с тем, чтобы по окончании горения труба была на уровень выше края бочки.

Из верхней части баллона (огнетушителя) или отдельно из листа вырезаете круг под будущую крышку. По краям целесообразно приварить подобие «юбки», чтобы крышка прилегала максимально плотно.

В крышке вырезаете отверстие ∅10 см под еще одну трубу.

На самом корпусе бочки вырезаете два отверстия - под топку и под зольник. К каждому из них на петли сажаете дверцу, а к ней привариваете из уголка или швеллера ручку. Оба отверстия между собой соединены колосниковой решеткой, на которую будет укладываться топливо.

Пример прямоугольной печи длительного горения

Устройство фундамента

Общая масса печи не большая, даже с учетом обкладки из огнеупорного кирпича. Тем не менее, фундамент под нее должен быть крепким и устойчивым.

Не стоит делать даже небольшое заглубление под фундамент, достаточно залитой бетоном абсолютно ровной площадки.

В качестве основания могут быть использованы кирпичи, из которых выкладывается пятно печи, керамическая плитка, цементный пол и т.д. Принципиально только одно - идеальная прямолинейность, проверять которую следует при помощи монтажного уровня.

Дымоход

Это обязательный элемент абсолютно любой печи, работающей на твердом топливе. В качестве дымохода для самодельной конструкции послужит труба диаметром 10-15 см, приваренная сверху с небольшим отклонением.

Длина прямого отрезка дымохода должна быть не менее диаметра всей печи, чтобы продукты сгорания выводились беспрепятственно. Не допускается при обустройстве дымоходной трубы углы более 450, большое количество колен до выхода из помещения и минимальная длина. Оптимально, когда до выхода дымоходная труба абсолютно прямая. К слову, для облегчения чистки ее следует делать из двух частей.

Единственное исключение касается печи ракеты, дымоход в этом случае используется как дополнительный источник тепла и проходит или под полом или под лежаком.

Отражатель

Это металлический или фольгированный лист, закрепленный на стене позади печи. Основная задача такого элемента - отражение тепла от стены и исключение возгорания. В качестве дополнительного бонуса отражателя - повышение температуры в помещении за счет возврата тепла от стены и перераспределения тепловых потоков.

Финальная сборка конструкции

Готовый корпус

Декоративное оформление

Обкладка кирпичом - сугубо личное дело, которое зависит только от эстетического вкуса. На КПД печи наличие кирпичной оболочки большого влияния не оказывает. По некоторым данным увеличивается время прогорания одной закладки дров за счет уменьшения потерь тепла, хотя такой эффект весьма сомнителен. Чистого эксперимента с использованием одного типа печей и вида топлива, где в одном случае есть кирпичная оболочка, а во втором нет, пока не проводилось.

Обкладывать печь кирпичом или нет - по желанию. Выбирайте, стоит ли выполнять дополнительные работы, если, например, такая печь находится в подсобном помещении или отдельной котельной.

Принцип печи длительного горения на твердом топливе (дровах, опилках, щепе или пеллетах) одинаков во всех случаях - ли стоит такой агрегат или отапливает загородный дом. Процесс пиролиза, происходящий при минимальном доступе воздуха, значительно увеличивает КПД котла и время прогорания.

Перед тем, как сооружать печь своими руками, обратите внимание на следующие нюансы:

• отдельные участки дымохода собираются в направлении против движения газов;
• вокруг печи должно быть как минимум метр свободного места, чтобы не создавать угрозу ни здоровью, ни имуществу;
• устанавливайте печь на небольшой постамент. Чтобы ее можно было аккуратно снять и разъединить дымоходную трубу - в этом случае чистка не будет создавать никаких хлопот.

Как сделать обычную бубафоню (печь длительного горения) с водяной рубашкой - видео:

Проблема сохранения и экономного использования энергоносителей на текущий момент является весьма острой. Жители города обычно имеют не так уж много возможностей сэкономить, поскольку все квартиры подключены к системе центрального отопления. Цены на услуги ЖКХ для всех равных по площади квартир будут одинаковы, поэтому все оказываются в одних и тех же условиях. Другое дело – частный сектор с индивидуальной системой отопления. Вот здесь можно проявить смекалку и получить пространство для творческого подхода к решению проблемы. В данной статье мы узнаем, что печки для дачи дровяные длительного горения – один из наиболее оптимальных вариантов выхода из подобной ситуации.

Собственно, эффективность нашего домашнего отопления будет зависеть от двух основных факторов:

• Качества утепления (теплоизоляции) стен и окон здания;
• Эффективности, с которой использует топливо наша отопительная установка (печь или котел).

Целью данной статьи будет познакомить вас с одним из видов экономных и производительных дровяных печей, позволяющих обеспечить максимально полное сгорание поленьев. Эти отопительные установки называются пиролизными печами. С каждым годом их популярность все больше возрастает, поэтому многие задумываются о том, чтобы соорудить такой обогреватель своими руками. Как работают пиролизные печи длительного горения, их внутреннее устройство, а также инструкцию по самостоятельной сборке – все это вы узнаете, прочитав нашу статью.

Дровяная печь длительного горения на даче

Основное физическое явление, без которого невозможно представить работу ни одной печи – это окисление различных веществ кислородом, содержащимся в воздухе. Огонь, прирученный нашими предками миллионы лет назад, стал сегодня настолько привычным, что мы даже не задумываемся, как происходит горение, с которым каждый из нас знаком с самого детства. Простой, на первый взгляд, вопрос «как горят дрова?», на самом деле, требует отдельного пояснения. Ведь без понимания основ мы не сможем разобраться в том, как работают экономные пиролизные печи и за счет чего они настолько хороши и экономны.

Собственно, образование пламени происходит в несколько этапов:

1. Сначала дрова нагреваются и высыхают, выделяя в окружающую среду водяной пар, препятствующий возникновению огня. Для этого нужен посторонний источник энергии, которым обычно служит легковоспламеняющаяся бумага, жидкость для растопки либо куча мелких горящих щепок.
2. Дрова, которые с точки зрения химии представляют собой сложные органические структуры, состоят из трех основных элементов: карбона, гидрогена и оксигена. При нагревании древесина распадается, и эти составляющие в виде различных простых газообразных соединений, начинают выделяться в окружающее пространство. Общее название для всех образовывающихся во время нагрева топлива веществ – пиролизные газы, а для самого процесса – пиролиз.
3. На следующей стадии продукты разложения древесины воспламеняются, и все больше и больше ускоряют пиролиз оставшихся поленьев, обеспечивая костер свежей подпиткой.
4. В конце концов дерево сгорает, оставляя после себя часть не успевших прореагировать с окислителем углей.

Собственно, идея, позволившая построить печи длительного горения, заключается в том, чтобы обеспечить максимально полное разложение топлива таким образом, чтобы после его использования практически не оставалось недогоревших отходов. Для этого было необходимо максимально замедлить пиролиз, чтобы весь объем дров постепенно и полностью распался на пиролизные газы.

Почему печи называют печами длительного горения?

Печь длительного горения от обычной отличить довольно легко. Дело в том, что реализация идеи качественного и полноценного пиролиза потребовала внедрения в конструкцию печки не одной, а сразу двух топочных камер. В первой дрова медленно тлеют, испуская газовую смесь из метана, водорода и иных составляющих. Тление обеспечивается благодаря искусственно создаваемому недостатку окислителя, подаваемого в топку. Далее, попадая во вторую камеру, газообразная пиролизная смесь уже начинает полноценно гореть, обеспечивая обогрев помещения, в котором установлен котел. Зачастую также вторичная топка дополнительно продувается воздухом с помощью специального вентилятора. Это позволяет гарантировать наиболее полное окисление и сгорание всего объема газов, и приводит к значительному повышению КПД всей отопительной установки.

Пиролизные печи очень часто оснащают также отдельным охлаждающим контуром, который равномерно распределяет тепло по всем комнатам в доме. Такой отопительный котел прекрасно справляется даже с самыми лютыми зимними морозами, обеспечивая качественный обогрев всего жилого пространства. Пример структурной схемы, раскрывающей внутреннее устройство пиролизной печки с водяным блоком вы можете увидеть на рисунке ниже.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

• Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Выбор печи длительного горения для дачи

Собственно, приняв решение обзавестись печкой длительного горения, перед будущим пользователем становится вопрос: а какую из них лучше выбрать? Если вы задумали сделать пиролизный котел своими руками, то доступные варианты будут ограничены лишь присутствующими у вас материалами, а также вашей инженерной смекалкой и фантазией. Подробнее о том, как сделать дровяную печку длительного горения для дачи мы расскажем позже, а сейчас давайте попробуем дать несколько полезных советов тем, кто решил не заморачиваться и купить готовую отопительную систему.

Основными параметрами, которыми следует руководствоваться, осуществляя отбор доступных моделей котлов, являются:

• Ограничения бюджета, выделяемого на приобретение газогенераторной печи.
• Площадь дома, которую предстоит отапливать с помощью пиролизной установки. В зависимости от характеристик и комплектации печи длительного горения способны обогреть от 80 до 250 квадратных метров жилой площади.
• Время работы установки при полной загрузке топливом. Выделяют три подкатегории газогенераторных котлов: с минимальным временем работы (до 4 часов), со средним периодом обогрева (до 8 часов) и, собственно, печи длительного горения (топят на одной заправке более 8 часов).
• Иные технические и функциональные характеристики устройства.
• Внешний вид и дизайн пиролизной печи. Функциональность и эффективность, безусловно, в приоритете, однако не стоит забывать о том, что газогенераторный котел – это еще и элемент интерьера дома. Крайне желательно, чтобы отопительная установка гармонично и естественно вписывалась во внутреннее пространство помещения, в котором она расположена.

Несколько слов об основных характеристиках, согласно которым классифицируют пиролизные котлы длительного горения. По материалам изготовления различают:

Первые два подойдут для тех, кто хочет получить максимально компактное устройство, а последний вид придется по душе любителям классики. Такая кирпичная печь запросто может стать изюминкой в интерьере любого дома.

По способу загрузки дров: вручную или полуавтоматические. Второй тип будет стоить дороже, однако позволит сократить трудозатраты на обслуживание котла.

Пиролизные установки могут быть оснащены различными «довесками», поэтому их стоит классифицировать также по наличию дополнительных функциональных узлов. В качестве них может выступать варочная поверхность или же специальная прозрачная огнеупорная дверца, способная превратить обычный твердотопливный обогреватель в полноценный и эстетичный камин.

Естественно, следует понимать, что за любые дизайнерские и технологические изыски придется доплачивать. Именно по этой причине цены на газогенераторные печи длительного горения варьируются в широком диапазоне от 10 до 100 тысяч рублей и выше.

Монтаж покупной газогенераторной печи

Монтаж готового газогенераторного котла промышленного производства требует особого внимания, поэтому данному вопросу мы посвятим отдельный раздел статьи. Собственно, общая схема подключения пиролизной печи с водяным контуром выглядит примерно следующим образом:

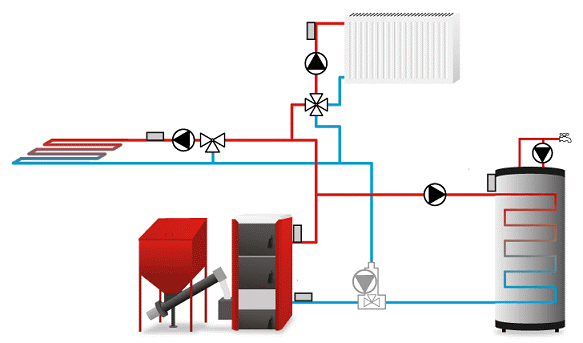

Следует отметить, что это лишь один из множества вариантов разводки отопительного контура. Различные производители могут предлагать свои схемы, которые в чем-то будут отличаться. Поэтому в каждом конкретном случае внимательно изучайте всю сопутствующую устройству техническую документацию. Что касается данной схемы, то здесь особого внимания заслуживает так называемый трехходовой клапан: именно он отвечает за подмес горячей воды в холодную и не дает печи переохладиться.

Механизм подогрева холодной воды может быть реализован и иначе. Ниже вы можете увидеть еще две возможные схемы подключения пеллетных пиролизных котлов:

Топочная, в которой планируют разместить котел, должна соответствовать некоторым требованиям:

• быть просторной и иметь высокие потолки. Желательно от восьми квадратных метров; площади и при высоте потолка от двух с половиной метров;
• иметь специальную платформу для установки котла;
• потолок, как и сами стены, должны состоять из стойкого к температуре и огню материала;
• в помещении должен быть оборудован минимум один оконный проем;
• дистанция от стены до фронтальной части котла должна быть около двух метров;
• желательно обложить котел вокруг дополнительной рубашкой из кирпича;
• в помещении должен быть обустроен дымоход и система вентиляции (вытяжка).

В общих чертах алгоритм установки котла выглядит следующим образом:

Изготовление печи длительного горения своими руками

С основными ориентирами в вопросе выбора готовой печи длительного горения для дачи мы разобрались, а теперь давайте узнаем, как сделать такой аппарат в домашних условиях самостоятельно. В следующих двух разделах статьи мы рассмотрим технологию изготовления как металлического, так и кирпичного пиролизного котла. Сразу следует оговориться, что без минимальных навыков кирпичной кладки, а также умения работать со сварочным аппаратом здесь не обойтись, поэтому принимайтесь за дело лишь если вы на 100 % уверены в своих силах.

Пиролизная печь из подручных средств (бочки, баллона, толстостенной трубы)

Проще и дешевле всего собрать газогенераторную печь из старого баллона или металлической бочки. Такое устройство не будет отличаться особо привлекательным внешним видом, однако вполне подойдет для обогрева дачи, гаража, подсобного помещения или теплицы. Кроме того, печка этого типа весьма мобильна и ее запросто можно переместить в любое другое место.

Материалы и инструменты для работы. Требования к рабочему месту

Кроме всего вышеперечисленного нам пригодится:

• Листовая сталь, из которой мы сможем вырезать круг, равный по диаметру с корпусом нашей печи;
• Куски металлопрофиля для изготовления прижимного поршня;
• Печная дверка, которую можно заказать готовую либо сделать самому;
• Две металлические трубы. Одна радиусом около 5 сантиметров и высотой равная высоте корпуса печки +15 сантиметров сверху, а вторая — радиусом 7.5-8 сантиметров и длиной около 5 м. Первая пригодится при изготовлении воздуховода прижимного поршня, а из второй мы сделаем дымоход.

Раздобыв все необходимые материалы, приступаем к поискам подходящего рабочего места для проведения всех необходимых монтажных операций. Помещение, в котором мы будем собирать печку, должно соответствовать ряду требований, а именно:

• Иметь качественную вентиляцию, чтобы в нем можно было использовать сварку;
• Хорошо освещаться в любое время суток;
• Иметь бесперебойную подачу электропитания;
• Обладать надежной шумо- и звукоизоляцией. В процессе монтажа придется использовать болгарку и сварку, а изоляция позволит вам в меньшей степени мешать соседям;
• Быть достаточно просторным для того, чтобы мы спокойно могли хранить там все детали конструкции и инструменты;
• Быть защищенным от любых атмосферных воздействий, которые могли бы привести к порче металлических частей печи.

Инструкция по сборке самодельной газогенераторной печки

Видео. Как сделать пиролизную печь из газового баллона

Правила розжига пиролизной печи

Помните, что поставив газогенераторную печь длительного горения в любом помещении необходимо строго придерживаться правил ее использования:

• Корпус обогревателя нагревается до значительных температур, поэтому держите от него подальше любые предметы, способные к самовозгоранию или чувствительные к тепловому воздействию.
• Оставляйте вокруг газогенераторного котла достаточно свободного пространства. Рядом с ней нельзя ставить мебель, да и сами стены также способны повредиться под его влиянием. Желательно соорудить вокруг печки специальную защитную рубашку из кирпича. Кирпичная кладка не только защитит вещи около нее, но и поможет сохранить тепло на более длительный период.
• Выполняя чистку топки самодельной печки после каждого раза оставляйте некоторую прослойку золы. Она послужит в качестве защитной подушки и предотвратит быстрое прогорание нижней части газогенераторного котла, способное привести к поломке всего устройства.

Кладка пиролизной печи из кирпича

Газогенераторную печь можно собрать не только из металлических деталей, но и выложить с помощью кирпича. Перед тем, как приступить непосредственно к рассмотрению данного вопроса, нам будет необходимо разобраться в значении некоторых основополагающих терминов, которые характеризуют качества материалов для печных работ. Собственно, таких понятий будет всего 3: жаростойкость, жаропрочность и огнеупорность.

Жаростойкость – это способность материала противостоять нагреванию до высокой температуры и последующему охлаждению. Во время таких тепловых перепадов вещество должно не менять своей структуры, геометрической формы и химического состава. При этом на всем диапазоне рабочих температур жаростойкие соединения обязаны выдерживать изначальные расчетные физические нагрузки и не разрушаться.

Что касается материалов жаропрочных, то их основное преимущество заключается в способности сохранять начальные механические характеристики при нагреве либо охлаждении. Коэффициент температурного расширения у таких соединений практически стремится к нулю. Жаропрочные материалы – это основа не только в печном деле, но и в производстве механизмов и машин, предназначенных для работы в экстремальных условиях.

Огнеупорными называются жаропрочные или жаростойкие вещества, обладающие устойчивостью к воздействию агрессивной химической среды. В печном деле они используются для сооружения дымоходов, внутренняя поверхность которых подвергается постоянному влиянию газообразных продуктов горения, нередко оседающих при охлаждении в виде едкого конденсата.

Материалы и растворы, применяемые для кладки различных элементов печи

Поскольку отдельные элементы печной конструкции несут разную функциональную нагрузку, то и кирпич (как и раствор), для каждого из них необходимо подбирать индивидуально. Рассмотрим все на примере схемы классической дровяной печи.

1. «Подушка» (называется также «корнем») печи – это основа фундамента печки из железобетона. Заливается таким образом, чтобы быть механически независимым от фундамента всего здания. Это условие необходимо выполнять в обязательном порядке, поскольку печь и дом отличаются по скорости усадки. Заливка осуществляется обычным способом, никаких отличительных особенностей в данном процессе нету.
2. Прослойка из гидроизолирующего материала. Ее можно сконструировать из обычного рубероида, сложенного в парочку слоев сверху на печную подушку.
3. Фундамент печи. Его кладка требует внимательного и скрупулезного подхода. Ошибка при сборке фундамента приведет к тому, что всю конструкцию придется заново перекладывать. Кирпич красный полнотелый – эта часть не будет ощущать на себе сильного температурного воздействия. Печные смеси следует использовать сложные, цементно-известковые, из трех компонентов и больше.
4. Противопожарная отмостка с теплоизоляционной прослойкой. Ее делают из минерального листа асбеста, положенного сверху на листе железа. Третьим, верхним слоем, конструкцию завершает войлочное полотно, обработанное глиняной пропиткой (жидко разведенной глиной, так называемым «глиняным молоком»).
5. Основная часть «тела» печки, выполняющая функцию теплообменника. Рабочая температура данного элемента очень редко превышает порог в шестьсот градусов Цельсия, однако на него постоянно действует едкий дым и содержащиеся в его составе химически агрессивные соединения, способные осесть в виде кислотного конденсата. Поэтому кирпич на эту часть печки необходим специализированный печной, красный, керамический полнотелый типа M Раствор, в свою очередь, — глиняной, однокомпонентный.
6. Печная топка. В пиролизной печи она будет состоять из нескольких камер, каждая из которых подвергается очень мощному тепловому влиянию. Температура внутри топки может иметь значения, достигающие отметки до полутора тысяч градусов. Кирпич необходим особый, так называемый шамотный, а раствор нужен глиняно-шамотный.
7. «Исток» трубы дымохода. Должен выдерживать те же воздействия, что и теплообменник печи, поэтому материалы, которые необходимо использовать для его кладки, аналогичны таковым в пункте №5.
8. Дымоходная «распушка» — элемент конструкции, призванный обеспечивать эластичное соединение между дымоходом и потолком, предотвращая его возможную просадку. Кирпич тут нужен печной M150, а раствор – известковый.
9. Противопожарный разделитель – ящик из железа, внутри которого расположена прослойка из негорючего теплоизолирующего вещества.
10. Основная часть дымоходной трубы. Кладут ее обычным красным кирпичом, поскольку сильному тепловому либо химическому влиянию она не подвергается. Раствор – известкового типа.
11. Из тех же материалов выполняется и распушка дымоходной трубы, завершающая печную конструкцию.

Подготовка материалов и инструментов для кладки

Как вам уже стало ясно из прочитанного выше, для печной кладки нам необходимо будет запастись кирпичом трех типов:

• красным полнотелым – он пойдет на изготовление фундамента и части дымохода
• красным керамическим печным М150 – для сборки основной части тела печи
• шамотным для кладки топочных камер

Далее, фундамент печи мы не сможем сделать без цемента. Соответственно, его также необходимо приобрести. Кроме того, дополнительно покупаем рубероид, лист стали и различную вспомогательную печную фурнитуру: дверки для регулировки подачи воздуха, лючок для загрузки дров, и.т.п. Количество и тип выбранных материалов будет зависеть от конкретной схемы кладки печи, которую вы для себя выберете. Одну из них мы рассмотрим в нашей статье, однако не стоит ограничивать полет своей инженерной фантазией лишь рамками единственной инструкции.

Что касается печных растворов, то их вполне можно приготовить самостоятельно. Процесс этот довольно трудоемкий и занимает некоторое время, однако позволяет в значительной степени сэкономить на материалах и снизить финальную стоимость создания кирпичной пиролизной печи. Подробнее и со всеми необходимыми инструкциями данный вопрос рассмотрен в статье .

Из инструментов нам будут нужны:

• Мастерок
• Рулетка
• Строительный уровень и отвес
• Молоток
• Емкости для приготовления печных растворов и заливки фундамента
• Лопата
• Сита для просеивания песка и процеживания глины

Изготовление фундамента кирпичной газогенераторной печи

Печи длительного горения отличаются тем, что должны быстро разогреваться и переходить в рабочий режим в течении минимального периода времени. По этой причине размещать фундамент газогенераторной печки нужно как минимум на дистанции 70 и более сантиметров от фундамента непосредственно здания. Кроме того, промежуток между обоими фундаментами желательно засыпать песком.

Основные правила кладки пиролизной печи. Порядовая схема

Приступая непосредственно к кладке газогенераторной печи помните о том, что необходимо строго придерживаться следующих правил:

• Каждый из элементов печи нужно собирать из соответствующего типа кирпича, который выдержит все температурные и химические воздействия. Об этом мы уже писали выше.
• Кладку следует выполнять четко согласно выбранному порядовому плану, дабы избежать ошибок и необходимости переделывать работу заново.
• Через каждых 2-4 ряда обязательно проверяйте качество кладки уровнем либо отвесом. Вы же не хотите, чтобы печь получилась кривой?
• В каждом ряду (как и между рядами) необходимо выполнять полную перевязку швов.
• Ширина швов в однородной кирпичной кладке должна составлять порядка трех миллиметров. В местах соединений шамотного и красного кирпича размер швов необходимо увеличить до шести миллиметров. То же правило касается соединений кирпича и стальных элементов.
• Посадочные места под различные дверки и задвижки должны изготавливаться с небольшим запасом, учитывая возможность теплового расширения деталей. Между металлом и кирпичом обязательно следует располагать асбестовые прокладки, либо промежуточные слои из специальных строительных смесей на основе спекающихся соединений. Например, можно воспользоваться шамотом или силиконом для каминов – эти материалы выдерживают сильный нагрев и, в то же время, обеспечивают герметичность всех соединений корпуса и печной фурнитуры.

Напоследок, в качестве примера мы приведем вам одну из возможных порядовых схем печей длительного горения. Естественно, перед началом строительства вы должны обязательно оценить габариты помещения и размеры пространства, которое планируется отвести под газогенераторный котел. В соответствии с этими исходными параметрами и следует выбирать подходящую вам схему. Оценить размеры будущей обогревательной установки будет довольно легко, ведь габариты одного кирпича – величина стандартная и составляет для цельного красного кирпича 25х12х6,5 сантиметров.

В качестве дополнительного бонуса предлагаем вам также ознакомиться с видео, в котором показан один из возможных вариантов самостоятельного изготовления кирпичной пиролизной печи. Автор пошагово демонстрирует каждый этап печной кладки, а также производит практическое испытание своего устройства в действии.

Видео. Печь длительного горения из кирпича своими руками

В условиях отечественного климата трудно поддержать комфортные условия в доме, не используя никакие отопительные приборы. В частных домах, где отсутствует возможность подключения к централизованной магистрали, для обогрева применяются различные печи. Как правило, они топятся дровами. Все теплогенераторы подобного типа условно делятся на две категории:

1. дровяные печи длительного горения (от шести до десяти часов);
2. приборы периодической работы.

Что характерно, приборы, относящиеся к первой группе, нередко называют газогенераторами. О них и пойдет речь в сегодняшней статье.

Что хорошего в длительном горении?

Существует несколько положительных сторон упомянутого выше длительного горения, ознакомимся с ними.

• КПД отопительного прибора заметно повышается.
• То же самое относится и к выделению тепловой энергии.
• Время, за которое сгорает топливо, также увеличивается, по этой причине сокращается частота его закладок.

Честно говоря, все эти свойства присущи практически всем современным моделям. Поэтому со всем этим необходимо тщательно разобраться.

Средние цены и где купить

Среднияя цена на дровяные печи длительного горения в магазинах начинается от 10.000 рублей, а потолок достигает 50.000 руб.

Конструктивные особенности и принцип действия

Что касается конструкции печей длительного горения, то она включает в себя три основных элемента:

1. металлический кожух;
2. заслонки, необходимые для регулировки воздуха, подаваемого в зону сжигания топлива;
3. камера сгорания (две штуки), которая изолирована от остальных конструктивных элементов.

А теперь детальнее о принципе работы. В обычных отопительных приборах, потребляющих твердое топливо, полное сжигание дров происходит за два-три часа. Безусловно, дом при этом обогревается достаточно быстро, но остывание, к сожалению, происходит так же интенсивно. Следовательно, людям приходится часто подкладывать дрова, а это крайне неудобно, в особенности, если речь идет о ночном времени суток. Более того, такого рода теплогенератор сжигает кислород внутри дома, а часть сгенерированной им тепловой энергии попросту уходит на улицу посредством дымоходной трубы.

Обратите внимание! Описываемые в статье устройства длительного горения обычно выполняются из стали или чугуна, причем для этого используются листы толщиной от 0,3 до 0,6 сантиметра.

По своим конструктивным особенностям эти печи существенно отличаются от обыкновенных нагревательных приборов – объем топочной камеры здесь гораздо больший, да и сама она – камера – выполнена в виде двух отдельных частей. К слову, некоторые из моделей дополнительно оснащаются встроенным обменником тепла или же воздушной системой конвекции. Главной особенностью таких печей можно считать то, что они способны функционировать в двух режимах. Так, если нужно максимально быстро обогреть комнату, то шибер целиком открывается, а зольник вытягивается на пару-тройку сантиметров. Что же касается режима долговременного горения, то он предназначается для долговременной поддержки заданного температурного режима.

Обратите внимание! Сжигание дров происходит крайне медленно, количество кислорода при этом незначительно, а температура намного выше (если сравнивать с обычной печкой).

Столь необычные характеристики, которыми обладают дровяные печи длительного горения, обеспечиваются благодаря загрузке большого количества топлива, а также благодаря ограничению подачи кислорода (поддувало с шибером полностью перекрываются). Что характерно, дрова при этом тлеют, а не сгорают, причем лишь их незначительная часть. Все остальное нагревается и образует «топливный газ», который впоследствии также сжигается и обеспечивает отапливаемое помещение тепловой энергией. Из-за всего этого существенно повышается КПД теплогенератора, поскольку каждая закладка топлива, дает намного больше тепла и достаточно долго горит.

Также стоит рассказать об еще одном интересном моменте. Если воздух будет подаваться в топочную камеру в недостаточном количестве, то на стенках отопительного прибора и дымоходной трубы будет образовываться конденсат. В случае же подачи чрезмерного количества кислорода начнет оседать сажа. Словом, у этой «палки» также два конца, поэтому заслонки перед эксплуатацией следует тщательно отрегулировать вручную. В принципе, в этом и заключается вся особенность эксплуатации моделей длительного горения.

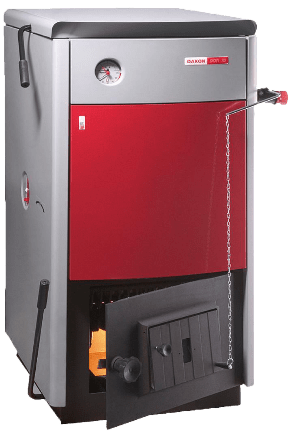

Котел длительного горения на дровах

Ранее мы рассказывали о принципе действия и устройстве котла длительного горения на дровах, в дополнение к этой статье советуем вам ознакомится с данной информацией

Основные преимущества приборов

Некоторые из них уже были вскользь упомянуты, поэтому сейчас мы лишь вкратце перечислим сильные стороны описываемых дровяных печей.

1. Незначительный вес и компактные габариты, благодаря чему отсутствует необходимость в обустройстве основания.
2. Потребляемое топливо экологично и доступно, следовательно, окружающая среда не загрязняется.
3. Отличный показатель КПД (может достигать 80-85 процентов).
4. Доступная стоимость.
5. Одна закладка топлива может гореть до десяти часов.
6. Такие печи выглядят привлекательно, поэтому отопительный прибор вполне может «вписаться» в любой интерьер дома.
7. Такие модели намного экономнее привычных для нас твердотопливных котлов, благодаря чему существенно сокращаются расходы топлива.
8. При необходимости в переносе прибора в другое помещение с этим моет справиться всего пара человек.
9. При добавлении топлива в топочную камеру процесс сжигания не прекращается.
10. Возможна установка печи в любой комнате, оборудованной дымоходной трубой.
11. В каждом приборе имеется механизм регулировки сгорания «топливных газов».
12. Долговечность. К примеру, эксплуатационный срок чугунных печей может достигать пятидесяти лет (дело в том, что они устойчивы к ржавлению).

Но есть и минусы, о которых также следует знать еще до покупки.

Недостатки

С сильными сторонами таких теплогенераторов мы уже ознакомились, остается только рассказать о слабых. В действительности таковых всего четыре, тем более что некоторые из них и к недостаткам относятся весьма условно (объясняется все конструктивными особенностями). Рассмотрим их.

1. Настройка таких печей – процедура достаточно сложная, поэтому это дело рекомендуется доверить профессионалу. Объясняется это рядом эксплуатационных факторов, способных привести к снижению производительности. Например, если будут использоваться сырые дрова, то изменится циркуляция воздуха не только в комнате, но и во всем здании.
2. Еще дровяные печи длительного горения достаточно трудно оборудовать водяным контуром. Причина тому предельно проста – такие приборы исключительно конвекционные.
3. Крайне жесткие требования предъявляются к дымоходной трубе. В данном случае необходимо не только максимально точно рассчитать диаметр этой трубы, но и правильно ее установить. Некоторые из моделей предусматривают вертикальный монтаж, в других он наклонного типа или же частично горизонтальный. По этой причине с данным вопросом нужно разбираться, исходя из конструкции конкретной модели.
4. Наконец, очень важна в данном случае и влажность используемых дров. Топливо должно быть максимально сухим. Если уровень влажности будет повышен, то снизится выделение тепла и нарушится функционирование теплогенератора. Во всяком случае, высокой производительности от него ждать не придется.

Как видим, недостатки серьезные. Хотя заметим, что все они с лихвой компенсируются отличной эффективностью и теплоотдачей, экономией потребляемого топлива и прочими достоинствами моделей длительного горения.

Популярные модели печей длительного горения

На современном рынке представлено достаточно большое количество различных моделей, но самыми популярными из них являются всего три (они будут рассмотрены ниже).

Модель №1. «Булерьян»

Прибор канадского производства, который имею бочкообразную форму и изготавливается из высококачественной стали. Топочная камера имеет два яруса, оснащена воздуховодами. Что касается сборника золы, то он в данном случае отсутствует вовсе. Благодаря воздуховодам возможен обогрев и соседнего помещения.

Также стоит отметить, что есть два рабочих режима, в которых могут функционировать эти теплогенераторы из Канады:

1. растопка;
2. непосредственно длительное горение.

Режим растопки занимает примерно минут тридцать и направлен на прогрев помещения и прибора в частности. После этого активизируется второй режим – топочная камера целиком заполняется дровами, дверка закрывается, а поток подаваемого воздуха уменьшается. Длительность горения одной закладки в данном случае составляет десять-двенадцать часов. «Булерьян» потребляет небольшое количество топлива, но оно в обязательном порядке обязано быть сухим. Применение иных дров неприемлемо.

Что касается недостатков, то здесь их всего два: дымоходная труба нуждается в термоизоляции, а «топливный газ» сжигается не полностью.

Видео – «Булерьян»

Модель №2. «Профессор Бутаков»

Достаточно интересный отопительный прибор, который выглядит весьма привлекательно, но при этом оснащен колосниковыми решетками. Трубы конвекции в данном случае имеют высокую эффективность, а патрубок, посредством которого прибор подключается к дымоходу, располагается сверху. Образующийся конденсат стекает обратно в корпус прибора и сгорает там.

Стоит заметить, что ввиду отсутствия сборника для конденсата процедура чистки дымохода является достаточно сложной. Об это обязательно нужно помнить при установке дровяной печи длительного горения и оборудовать под нее такое основание, которое при необходимости можно будет извлечь для того, чтобы отсоединить устройство от дымоходного канала. Габариты «Профессора Бутакова» могут быть разными, но ввиду наличия колосников длительность горения не столь высокая, как, к примеру, у «Булерьяна».

Модель №3. «Бренеран»

Печь российского производства под названием «Бренеран» мало чем отличается от уже упомянутого выше «Булерьяна». Отличительной чертой конвекционных труб здесь является то, что на них можно надевать специальные рукава, выполненные из алюминия и позволяющие обогревать смежные комнаты. Стоит также отметить, что эти рукава провоцируют значительные потери тепла. Следовательно, опытные специалисты рекомендуют оснащать такие печи термоизоляционными кожухами, а также устанавливать коллектор с последующей разводкой трубопровода в соседние комнаты. Но ни коллектор, ни термоизоляционный кожух не изготавливается в серийных масштабах, а производство таких элементов под заказ в плане стоимости будет равнозначно приобретению самого отопительного прибора.

Обратите внимание! Минусом такой модели считается дымный патрубок с тройником и кондансатосборник, расположенный на стенке. Сделать такой сборник герметичным нельзя, следовательно, конденсат проникает внутрь здания.

«Бренеран» производится различных габаритов, поэтому для любого дома можно подобрать максимально подходящую модель. Также отметим, что, к примеру, «Аква-Бренеран» дает возможность подключения водяной отопительной системы.

Но при этом холодная рабочая жидкость будет охлаждать газы, из-за чего будет образовываться конденсат (читай: длительность горения заметно сокращается).

Видео – «Бренеран»

Выбираем печь долговременного горения. Основные критерии выбора

Главным моментом, который следует учитывать при покупке теплогенератора, является его мощность. Добавим также, что именно от нее зависят габариты отопительного устройства. И если, к примеру, установить в небольшом помещении большое устройство, обладающее значительной мощностью, то места оно займет немало, температурный режим будет чрезмерно высоким, а топливо, разумеется, будет понапрасну сжигаться. Но если же установить прибор незначительной мощности в габаритном здании, то он будет работать буквально на грани своих возможностей, из-за чего, вероятнее всего, в скором времени выйдет из строя.

Также отметим, что ассортимент агрегатов длительного горения немалый, поэтому каждый сможет выбрать себе модель для конкретных размеров отапливаемого помещения.

Как сделать такую печь самому

Такой прибор вполне можно сделать и собственноручно. Для начала нужно позаботиться о расходных материалах и необходимом оборудовании.

Для работы потребуется:

1. 200-литровая металлическая бочка (объем может быть и другим);
2. ингредиенты для приготовления кладочного раствора;
3. пара стальных труб – одна короче, вторая длиннее;
4. сварочный аппарат с комплектом электродов;
5. железный швеллер;
6. листовая сталь;
7. ножовка для металла;
8. отражатель (можно обойтись и без него);
9. молоток;
10. красный кирпич (порядка 50-ти единиц);
11. киянка;
12. топор.

А теперь рассмотрим, как могут изготавливаться дровяные печи длительного горения. Начнем с подготовки.

Этап первый. Подготовка бочки

С бочки срезается верхушка (для этого понадобится болгарка). Это следует делать максимально аккуратно и точно, поскольку эта верхушка в дальнейшем пригодится. В отсутствие бочки отопительный прибор можно изготовить из небольшого куска металлической трубы, имеющей большой диаметр.

Тогда одна сторона трубы заваривается днищем (кругом, вырезанным из листовой стали). К слову, дно может быть квадратным, а не круглым – так прибор будет иметь более устойчивое положение.

Этап второй. Изготовление корпуса

Шаг 1. Из стали вырезает круг, диаметр которого должен быть несколько меньшим внутреннего диаметра корпуса. В этом круге вырезается еще один, диаметром в 10 сантиметров, для трубы. Кусок трубы такого же диаметра приваривается к кругу.

Шаг 2. К нижней части этого круга привариваются куски швеллеров, отмеренные таким образом, чтобы свободно входить внутрь корпуса. Эти швеллеры при эксплуатации будут придавливать топливо по мере его сжигания.

Обратите внимание! Длина приваренной к кругу трубы должна на 150-200 миллиметров превышать общую высоту корпуса.

Шаг 4. В боковой части вырезается люк для загрузки топлива, после чего приваривается дверка. Такую дверку можно как приобрести, так и сделать собственноручно. Она оснащается ручкой.

Шаг 5. Несколько ниже сооружается еще одна дверка меньшего размера, посредством которой будут удаляться угли и зола.

Этап третий. Основание

Основание должно быть прочным и капитальным. Его конструкция предельно проста, поэтому о ней даже говорить не стоит. Рыть котлован не нужно, т. к. масса прибора небольшая. С заливкой плиты справится любой желающий. А можно, как вариант, выполнить фундамент из кирпича. После этого устанавливается дымоход и все – можно приступать к первому запуску!

Видео – Делаем печь длительного горения

Самая простая печь — буржуйка.

Твердотопливные котлы и печи пиролизного типа могут выступить прекрасным источником тепла, давая полную энергонезависимость многоквартирному или частному дому. Вышеуказанные приборы устанавливаются в качестве дополнительного нагревательного элемента, помогая людям экономить деньги. Ведь все знают о теплопотерях централизованного отопительного контура, за которые приходится платить потребителю. Многие, используя профессиональный чертеж печи длительного горения, пытаются соорудить оборудование самостоятельно. Насколько полученный результат оправдает надежды своего создателя? Целесообразно ли вообще выполнять пиролизные печи своими руками?

Суть пиролизных печей

Прочитать правильно чертеж печи длительного горения и на его основе сделать качественное нагревательное оборудование можно, если понять всю суть процессов, которые протекают при пиролизном разложении топлива. Он отдаленно напоминает крекинг нефти, но выполняется с твердым топливом в несколько другом диапазоне температур.

Пиролиз твердого топлива проходит при температуре 450°C и в условиях недостатка кислорода. В результате получается газ, состоящий из фракций древесины. Его температура воспламенения значительно выше, по сравнению с энергией, которая выделяется при сжигании твердого топлива. Это и обуславливает высокий КПД отопительного оборудования (80-85%).

Этапы преобразования энергоносителя.

Принцип работы печи длительного горения основывается на следующих стадиях пиролиза твердого топлива:

• просушка энергоносителя;
• непосредственно пиролиз;
• горение легкой, летучей фракции и параллельная карбонизация горючего;
• разложение тяжелых фракций до летучего состояния;
• реакция восстановления при температуре +400°C.

В результате последней реакции получаются чистый водород, угарный газ. Именно в результате их окисления выделяется большое количество тепла. Однако устройство печи длительного горения должно быть организовано таким образом, чтобы температура в ней не опускалась ниже +250°C. В противном случае угарный газ и водород не окислятся, а уйдут наружу, так и не отдав свою часть тепла.

Схема работы печи . Независимо от типа, формы и размеров оборудования, во всех случаях принцип работы печи длительного горения по своей сути схож. Эксплуатация прибора начинается с загрузки топлива.

Для вышеуказанного оборудования используется только древесина. Уголь и кокс в результате высокой температуры горения приводит к чрезмерно скорому выгоранию вторичного воздуха. Печь просто задыхается. Горение в ней прекращается.

Конструкция печи в дожигом пиролизных газов.

В нижнюю часть камеры подается первичный воздух, дрова поджигаются. В печи происходит обычная реакция горения до тех пор, пока температура в камере не поднимется до нужных +400°C. Тогда первичный воздух перекрывается. В камере начинается крекинг древесины. Полученные в результате газы поднимаются в верхнюю часть камеры. Туда же подается вторичный воздух, в среде которого происходит дожиг сублимированных продуктов. В результате получается большое количество тепловой энергии. Задача печи – максимально эффективно и с наименьшими потерями передать тепло либо окружающему воздуху в помещении, либо водяной рубахе.

От характера отвода тепловой энергии зависит устройство печи длительного горения. Так, ее корпус может оснащаться экраном. Он предотвращает возгорание близ находящихся предметов и улучшает теплообмен. В некоторых случаях экран заменяется водяной обвязкой, которая подсоединяется к . В данной ситуации нужно учитывать, что при контакте с холодной водой корпус печи будет быстро остывать. Это отрицательно скажется на пиролизе внутри. Именно потому либо увеличивают производительность нагревательного элемента (что очень затруднительно), либо рубаху размещают на некотором расстоянии от корпуса.

Делаем печь для гаража или дачи

Практичная печь длительного горения на опилках для гаража или дачи.

Самодельное нагревательное оборудование идеально подойдет для нежилых зданий или домов, которые посещаются людьми от случая к случаю. В данной ситуации речь идет о немалой выгоде. Во-первых, не нужно тратиться на дорогостоящие материалы и изготовить прибор из подручных материалов. Во-вторых, не нужно уделять большое внимание дизайну изделия, а сконцентрироваться на его производительности. В основе любой работы лежит чертеж и схема печи длительного горения от профессионалов.

Необходимые материалы:

• металлическая бочка (до 200 литров) или металлическая труба (диаметр до 600 мм);
• лист стали;
• швеллера;
• труба, диаметром до 200 мм и длиной до 2,5 м;
• труба, диаметром до 100 мм;
• сварка;
• автоген;
• ножовка по металлу;
• строительный уровень.

Бочка или труба – это корпус нагревательного элемента. В случае с трубой, к ее нижней части приваривается дно. Оно вырезается из листа металла. Вторым этапом будет организация дымооборота. От также делается из листа металла. Его диаметр должен быть несколько меньше, чем диаметр выбранной бочки или трубы. К полученному металлическому «блину» приваривается швеллер. Он увеличит массу дымооборота, в результате чего он будет опускаться вниз по мере прогорания энергоносителя. К металлическому диску приваривается труба. Ее длина должна быть больше, чем высота корпуса печи.

Самодельная печь из бочки, так называемая «Бубафоня».

Далее, вверху и внизу боковой части бочки вырезаются отверстия, диаметр которых приравнивается диаметру трубы-дымохода. Трубы и корпус соединяются. Трубы должны быть достаточной длины. Это позволит вывести их наружу здания для забора первичного и вторичного воздуха. На дымоходах устанавливаются заслонки. Крышкой печи служил круглый лист металла.

Подобные конструкции печей длительного горения не отличаются эстетичностью. Однако здесь есть существенные преимущества. Это низкая себестоимость, простота в управлении работой. В случае поломки можно организовать новый нагревательный элемент из подручных средств, не тратя деньги на ремонт старого.

Недостатки печей длительного горения:

• низкий КПД (до 70%);
• необходимость в постоянном контроле;
• недолговечность.

Следовательно, вышеописанный нагревательный элемент не может использоваться для жилых помещений. Для обогрева частного дома специалистами приводится схема печи длительного горения по типу буржуйки с водяным контуром.

Современные буржуйки с водяным контуром

Традиционная печка буржуйка рассчитана на обогрев одного помещения за счет конвекции теплового воздуха и, частично, в результате генерации ИК-излучения. В ее основе также лежит пиролиз древесины. Но, в отличие от твердотопливного котла, топка буржуйки не разделяется на две части. Как результат при неправильной организации системы топка-дымоход, пиролизные газы быстро покидают зону горения и выходят наружу, так и не отдав свое тепло. Именно потому, выполняя все работы своими руками, нужно уделять должное внимание:

• объему камеры горения;
• диаметру дымоходной трубы;
• контролю температуры в топке.

Так, например, объем топки составляет 40 л. В таком случае дымоход выполняется диаметром до 106 мм. Подобное соотношение позволит задержать пиролизные газы в верхней части печки и газ успеет сгореть. С другой стороны, дымоход подобного диаметра достаточно быстро выведет наружу продукты горения и предупредит задымление комнаты.

Второй нюанс изготовления печи – это колосниковая решетка. Чтобы в нагревательном элементе проходил пиролиз, колосниковую решетку удаляют. Таким образом, исключается искусственный надув кислорода в топку. Тлеющая масса самостоятельно будет втягивать в себя нужное количество воздуха через поддувало. Его делают округлой формы.

Конструкция печки-буржуйки.

Третий нюанс: для спешной работы нагревательного оборудования необходимо следить за температурой внутри его топки. Легче всего это делать, наблюдая за температурой отходящих газов. Если она упадет до +100°C, это указывает на нарушение процесса пиролиза. В таком случае в дымоходе выпадет конденсат. Он превращается в твердую массу, что затрудняет процесс чистки.

Как устроена печь длительного горения с водяным контуром по типу буржуйки? От традиционной модели ее отличает Г-образный патрубок, который приваривается к поддувалу. Он выполняет функцию воздуховода. Для этого в нижней его части выполняются мелкие (диаметром до 8 мм), радиальные отверстия. Они прикрываются винтовой пробкой. Навинчивая или отвинчивая последнюю, нетрудно регулировать подачу газа в топку, следовательно, регулируется и интенсивность горения.

Чертеж печи длительного горения с водяным контуром предусматривает наличие водяной рубахи для системы отопления дома. Она монтируется вместо теплового экрана и представляет собой прямоугольную емкость с водой.

Водяную рубаху нельзя размещать вплотную к корпусу печки. Это приведет к быстрому остыванию топки, что отрицательно скажется на процессе пиролиза внутри.

Как работает печь длительного горения, указанная на рисунке:

• для начала происходит закладка дров;
• Г-образный воздуховод полностью открывается, топливо поджигается;
• как только температура корпуса буржуйки достигнет нужного предела, об этом судят по ее красному цвету, отверстия воздуховода закрываются.

Таким образом, ограничивается подача воздуха. В топке начинается процесс пиролиза. Тепло от стен буржуйки передается водяной рубахе и далее системе отопления дома. Полезно знать: « «.

Специалисты указывают на минусы печей длительного горения подобного типа – про это малая мощность. Здесь нецелесообразно увеличивать объем топочной камеры, так как нарушится закон квадрат-куба. Устройство на вышеописанной схеме подойдет для обогрева помещения, площадью до 25 м. кв. Также запрещается брать воду из контура для хозяйственных нужд.

Кирпичные печи и пиролиз

Кирпичные печи до сих пор пользуются спросом, хотя их пик популярности давно канул в лету.

Принцип работы кирпичной печи основывается на противодействии горящего топлива и футеровки. В самом начале реакции пиролиза горят легкие летучие газы. Их тепло поглощается футеровкой через дымоход. Таким образом, в топке и печке температура поднимается до достаточно высокого уровня. Это обеспечивает крекинг более тяжелых, летучих компонентов и карбонизацию древесины. Разогретая футеровка выступает своеобразным, тепловым буфером. При недостатке тепла она его выделяет, при избытке – забирает.

В кирпичную печь пиролизного типа новое топливо закладывается постепенно. Нельзя использовать энергоноситель с высокой теплоемкостью. В противном случае топка «задохнется», что отрицательно скажется на КПД оборудования. Он упадет до 70%. Возможны также варианты с аварией, если футеровка не справится с сильными скачками температуры.

Какую печь выбрать?

Сегодня можно найти чертежи и схемы печи длительного горения самой разнообразной конструкции, размера и производительности. Однако насколько эффективным будет выбранное оборудование, сделанное в домашних условиях, и где его можно использовать? Специалисты на данный вопрос отвечают следующее: для нежилых помещений прекрасно подойдет самодельная пиролизная печь из подручных материалов. Однако она будет маломощной и недолговечной.

Для жилых помещений важна не только эстетика, но и производительность. В этом случае нужно обратить внимание на буржуйку в современной модификации. Ее измененный воздуховод и водяная рубаха позволят обогреть помещение до 25 м. кв площадью. Чтобы увеличить производительность и обогреть дом большей площади, размер печи длительного горения нельзя увеличивать. Для решения данной задачи останавливают свой выбор на кирпичных пиролизных агрегатах. Тематическое видео о том, как сделать буржуйку своими руками:

Когда бюджет позволяет, можно приобрести печь длительного горения, выпущенную на предприятии. Этот вариант обладает изящным видом, может прослужить очень долго. К тому же агрегат точно безопасен в работе. Однако не все могут позволить себе такую покупку. И тогда встаёт вопрос о самостоятельном изготовлении подобной печки. Её ещё именуют пиролизной. Процесс создания относительно сложен, требует чёткого соблюдения всех нужных технологий и алгоритмов. Вначале необходимо основательно изучить, как функционирует этот аппарат. У вас должен иметься опыт работы с металлом и другие токарные навыки.

Основные характеристики и преимущества печей длительного горения

Печи длительного горения, созданные самостоятельно, могут функционировать на следующих разновидностях твёрдого топлива:

• дрова;
• уголь;
• опилки.

Стоимость топливных элементов невысока. По это причине они получили очень широкое распространение. Большую популярность среди собственников домов завоевала именно дровяная печь длительного горения. Её создают в домашних условиях, называя «бубафоней».

Что такое печь длительного горения

В конструкциях печей длительного горения могут быть небольшие отличия. Но принцип их функционирования схож - это выработка тепловой энергии при пиролизе (не по методу открытого пламени), когда на древесину воздействует внушительная температура при ограниченном количестве кислорода. И топливо тлеет, образуя раскалённый газ. В его составе присутствуют:

Плюсы и минусы печей длительного горения

Применение печей длительного горения, работающих на твёрдом топливе, в отопительной системе помещений помогает ликвидировать практически все недочёты, свойственные стандартным конструкциям на аналогичном топливе:

1. Пиролизные агрегаты отличаются более высоким КПД, если сравнить с классическими модификациями.
2. Печи длительного горения не нужно постоянно загружать дровами или углем.
3. Работа пиролизной системы может быть автоматизирована.

По поводу последнего преимущества необходимо сделать небольшую оговорку. Когда задействуют самодельный аппарат, генерирующий тепло, надобность в автоматизации обычно отпадает, поскольку даже одна загрузка топливных элементов гарантирует бесперебойную работу в течение 20 часов.

Конструктивные особенности пиролизных печей

Горение в пиролизной печи отличается слабой динамикой и высокой эффективностью. Оно обеспечивается подачей воздуха при помощи регулятора. Когда топливные элементы основательно разгораются (ориентировочно, спустя 20 минут после загрузки), нужно перекрыть отверстие для подачи воздуха. Так минимизируется прохождение кислорода.

Основной вклад в генерацию тепла в пиролизной печи вносят топочные газы, которые находятся в специальном герметичном отсеке

Топливо тлеет и почти полностью преобразуется в газ. А топочные газы концентрируются в отсеке розжига. Когда они догорают, образуется много тепла. Если пытаться реализовать такой способ горения в обычной печи, направив её работу в режим тления, можно нанести серьёзный ущерб собственной безопасности . В лучшем случае газы устремятся в дымоотвод. В худшем - окажутся в помещении, минуя дверки со слабой герметичностью.

Изготовление печи длительного горения своими руками

Перед тем как начинать монтажно-сборочные работы, необходимо правильно рассчитать режим работы печи и её конструкцию, а затем подготовить все необходимые материалы и инструменты. Процесс изготовления печи мы будем рассматривать по шагам, начиная с создания подробной схемы теплового агрегата.

Расчёт параметров печи по чертежам

Для предварительной оценки предстоящего объёма работ и конфигурации основных элементов пиролизной печи необходимо изучить общую схему её устройства.

Для ориентира представим таблицу зависимости основных параметров печи от диаметра её основания

Таблица: толщина заготовки и высота рёбер воздуховода при различных диаметрах основания печи

Когда диаметр цилиндра не подходит под указанные в таблице значения, толщину просчитывают пропорциями, ориентируясь на стандарт металлического листа (его толщину).

Воздушные каналы необходимо делать скруглёнными и располагать по спирали. Это обеспечит оптимальный режим перемещения дымовых газов.

Необходимые инструменты и материалы

Очень важный этап подготовки - подбор необходимых материалов и инструментов. Ключевая составляющая - это чугунная бочка ёмкостью в 200 литров. Можно работать и с бочкой из стали. Главное, чтобы у неё не было дефектов и ржавчины. Если в наличии нет подходящей бочки, можно задействовать:

• элемент очень толстой трубы;
• листовую сталь;
• массивный огнетушитель;
• неиспользуемый газовый баллон.

Основное требование - это толщина стенки. Она определяет эксплуатационный срок печи.

Прочие материалы:

1. Металлические изделия для изготовления ножек. Подойдёт арматура, элементы малогабаритной трубы или швеллеры.
2. Сталь толщиной 5 мм. Нужно два круга, имеющих такой же диаметр, как и бочка.
3. Готовая или сделанная самостоятельно дверка.
4. Труба диаметром 10 см и длиной на 15 см больше самой бочки.
5. Труба диаметром 15 см длиной примерно 5 м. Она необходима для дымохода.

Инструменты:

1. Болгарка. Вместо неё можно применить автоген.
2. Топор и молоток.
3. Измерительные средства: уровень, отвес, рулетка.

Подбор места для установки

После установки печи делают отражатель, но планируют это до замеров и сварочных работ. Он помогает оптимально направлять тепловые потоки так, чтобы помещение прогревалось равномерно. Кроме этого, отражатель серьёзно увеличивает уровень безопасности в процессе обогрева.

Участок, предназначенный для установки печи, не должен нарушать ни один из критериев пожарной безопасности, поскольку раскалённый печной корпус - это потенциальный источник возникновения пожара. И таким он становится, когда пользователь нарушает правила эксплуатации этого агрегата, неверно рассчитывая количество опилок или дров.

Не следует располагать печь у стен или каких-либо горючих предметов. Вокруг неё должно сохраняться достаточное пространство. Например, расстояние до деревянных стен не может быть меньше 25 см.

Ещё до процесса сборки необходимо подобрать рабочее помещение. Там и будут происходить все стадии производства. К помещению предъявляются такие критерии:

• наличие электропитания;
• наличие необходимого пространства;
• мощная звукоизоляция;
• защита от осадков;
• возможность хранить заготовки.

Звукоизоляция нужна для того, чтобы не причинять дискомфорта соседям. Ведь работы получаются довольно шумными. Без этой изоляции можно и обойтись, когда рабочее помещение находится далеко от жилых домов.

Пошаговая инструкция по самостоятельной сборке печи длительного горения

Последовательность действий такова:

1. Предположим, в работу идёт то, что есть в частных гаражах или мастерских. Это старые газовые баллоны. Их к работе подготавливают так: аккуратно срезается верхняя сторона конструкции. Образованный элемент и станет основой. Для резки здесь используется болгарка или автоген.

   У газового баллона срезают верхнюю часть и делают окно для загрузки дров

2. После обрезки верхней стороны в корпусе баллона делается боковое отверстие. Оно нужно для загрузки топлива в печь во время её работы. Основываясь на параметрах отверстия, нужно сделать дверку, а затем поставить её на место. Дверка должна очень плотно закрывать это отверстие.
3. Ниже обозначенного отверстия делается ещё одно размером поменьше. Через этот отсек будет убираться зола. Ещё он выполняет функции поддувала.
4. Когда баллон готов, наступает следующая стадия: подготовка исходного материала. Здесь берётся труба диаметром 10 см и металлический лист. Из него готовится круг чуть меньшего диаметра, чем баллон. В его центре создаётся отверстие под рабочую трубу. На неё круг одевается и приваривается.

   На круг чуть меньшего, чем у баллона, диаметра наваривается труба и получается крышка, которой накрываются горящие дрова

5. На нижнюю сторону круга приваривается 2–3 швеллера. Их роль - увеличение массы крышки.
6. Затем круг опускается в подготовленный (обрезанный) газовый баллон. После этого в крышке создаются отверстия для трубы. После чего крышка ставится на свою позицию и приваривается.

Видео: бубафоня из газового баллона своими руками

Особенности изготовления печи из листового металла

Рассмотрим работу с основой из листового металла. В работе мастер должен точно:

1. Рассчитывать параметры всех конструктивных составляющих.
2. Размечать листовой материал.
3. Обрабатывать все элементы аппарата.
4. Осуществлять сварочные операции.

Обязательные условия:

Модернизация печи, увеличение КПД

Есть три основных пути для увеличения КПД печи: один из них связан с дымоходом, второй - с топливом, а третий - с условиями эксплуатации.

Оптимизация конструкции дымохода

Для дымоотвода, как уже было замечено, применяется труба диаметром 15 см и длиной 5 м. Если поставить трубу меньших размеров, особенно диаметра, то она не справится с возникающими нагрузками. А сама печь будет работать с пониженным КПД. Для настройки тяги в трубе устраивают задвижку. В нижней части дымоотводной трубы создаётся дверка для удобной чистки.

В любых трубах формируется и накапливается конденсат. А в трубах при пиролизе его получается ещё больше, так как газы, расставшись со всем своим теплом, на выходе имеют отрицательные температуры. Такая тенденция становится причиной для качественного утепления труб. С этой задачей великолепно справляется технология «сэндвич». Её суть: в одну трубу внедряется вторая, а между ними делают слой теплозащиты.

Сэндвич-трубу можно также сделать своими руками, обернув дымоход утеплительным материалом и защитив конструкцию внешней трубой

На участках, где трубы проходят через кровлю, необходимо выполнить теплоизоляцию при помощи металлического короба, заполненного утеплителем. На оголовок трубы ставится дефлектор. Он не даёт осадкам проникать в систему, а также защищает от воздействия ветра.

Если место установки печи - это кочегарка, необходимость в отражателе отпадает. Когда печь располагается в комнате, то окружающая её кладка выполняет две функции:

1. Защитный экран для стен и вещей.
2. Аккумулятор тепла.

Так как корпус конструкции металлический, то печь стремительно нагревается и охлаждается. Охлаждение происходит сразу после прогорания топлива. Поэтому кирпичный экран, созданный с трёх сторон от печи, копит тепло и отдаёт его в течение долгого времени. В качестве отражателя можно применять профнастил или гладкий металлический лист.

Какое топливо лучше использовать в печах длительного горения

КПД печи зависит и от применяемого топлива. Лучше всего использовать сухие поленья. Но так как печь самодельная, то можно сэкономить и на топливе. Аппарат может трудиться даже на мусоре из природного материала.

• шишки;
• щепа;
• опилки;
• ореховая скорлупа;
• солома.

Хорошую температуру горения даёт уголь. Но его применение обосновано, когда печь сделана только из материалов с приличной толщиной. В противном случае такой агрегат стремительно прогорит. Ориентиром может послужить таблица, показывающая удельную теплоотдачу различных материалов.

Таблица: удельный коэффициент закладки и удельная теплоотдача различных видов топлива

Эксплуатация печей длительного горения

На первый взгляд может показаться, что для топки пиролизной печи нужно просто закинуть дрова в топочный отсек. Это только поверхностное впечатление. Здесь важно выполнить следующие действия:

1. Снять крышку, вынуть прижимной круг и трубу. На дно печи поместить топливо. Предел заполнения - это отверстие дымоотводной трубы. Топливные элементы складываются максимально плотно друг к другу. Поверх них накидываются лёгкие мелкие веточки. А их покрывает тряпка, пропитанная в керосине. Можно поместить и бумагу.
2. Затем прижимной круг нужно возвратить на место, а крышку - закрыть. Когда агрегат разгорится, требуется закрыть заслонку, проводящую воздушные потоки. И в таком положении она будет находиться долгое время.

Создавая дымоотвод, обязательно предусмотрите удобные способы его чистки. Лучше всего, если конструкцию можно быстро разбирать. Когда делается составная дымоотводная труба, её части присоединяются так, чтобы места стыков располагались в обратном направлении по сравнению с движущимися газами.

Чистка и ремонт печей длительного горения

При неправильной эксплуатации печи может произойти ухудшение её характеристик и снижение КПД. Поэтому проводите периодические проверки аппарата на предмет возникновения трещин и прочих дефектов. Особенно хорошо необходимо изучить зоны по периметру дверцы топочного отсека и плиты. Если обнаружены серьёзные трещины, дефектные детали требуется заменить. Небольшие щели можно заполнить герметиком.

Все прогоревшие и растрескавшиеся детали печи нужно своевременно заменять

Видео: печь длительного горения - чистка и проверка

Если у вас есть небольшой домик, гараж, или просто нужно качественно отопить подсобное помещение, печь длительного горения - это оптимальный вариант. Обладая определённым опытом работы с металлом и навыками сварщика, такой аппарат можно соорудить за 1–2 дня. При успешном итоге вы сможете сэкономить финансы и получить удовлетворение от процесса изготовления полезной вещи своими руками.
