Печь для гаража сделать самому. Как сделать печь для гаража на дровах своими руками

Что делать, если проект требует небольшую линзу, а подходящего размера в закромах отсутствуют? Откладывать проект и бродить по барахолкам, в надежде отыскать подходящего донора? Не обязательно. Токарный станок позволяет и эту задачу решить:

Беру кусочек правильного листового оргстекла подходящей толщины (в данном случае, 6 мм). На передней части кулачков патрона у меня проточена специальная ступенька, позволяющая зажимать не цилиндрические, а листовые заготовки. Удобно точить тела типа шайб и т.п., хотя конечно надо учитывать, что надежность фиксации детали не очень. Но для обработки оргстекла больших усилий и не требуется, и зажимать заготовку по-любому надо нежно.
Вобщем, 6-мм заготовка, зажатая в этих уступчиках, протачивается как раз до половины толщины. А потом переворачивается, и протачивается еще раз. Получаем «шайбу», плоский цилиндр требуемого диаметра.

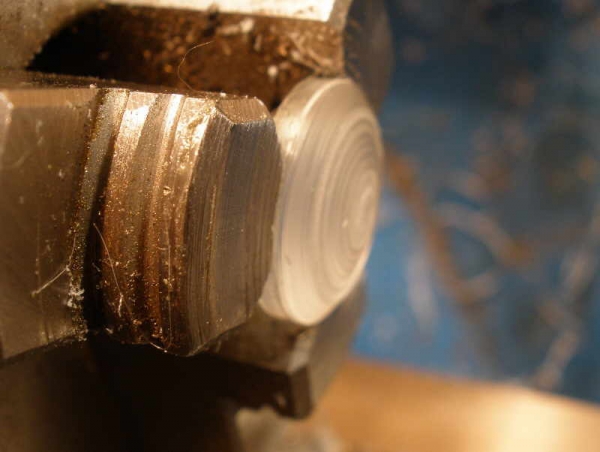

Резцом, оперируя двумя подачами сразу, придаю выпуклую форму грубо:


А теперь беру трехгранный шабер, сделанный из надфиля, и вывожу форму, удаляя риски от резца:


Такой способ обработки позволяет буквально «брить» оргстекло, снимая тонкую-тонкую стружку плоским слоем. При любом другом способе остаются кольцевые риски.
Правда, пальцы в непосредственной близости от вращающихся кулачков, на большом станке я бы не рискнул так делать (обороты 800-1000).
Теперь каплю машинного масла на кусочек «нулевки», и финишная обработка:


Если линза требуется двояковыпуклая, то переворачиваю заготовку и обрабатываю вторую сторону.
Снимаю со станка, и окончательно полирую ниточным диском с пастой ГОИ. Техника полировки оргстекла отличается от металла. Пасты на диск наношу больше, а давление - намного меньше. Легкие и гратковременные касания, равномерно перемещая зону трения по всей поверхности линзы. Иначе - «пережог», и неисправимый брак.
Готовая линза:




А это «объектив», то есть крепление для этой линзы:


Фиксация линзы как в настоящих оптических системах, тонким резьбовым кольцом. Хотя конечно, можно и упругим разжимным колечком-пружинкой, а если совсем по-простому, то на клей посадить:-) Но токарный станок и тут позволяет все сделать «по-взрослому», на мелкошаговой резьбе (в данном случае, подбором шестерен гитары выбран шаг 0,7 мм). Объектив в сборе:


Чтобы не слишком быстро зацарапалась линза, внешний край тубуса полезно сделать неск. выше, чем самая выпуклая точка линзы, это очевидно.
А вот механизм от мелких женских часиков, для которого эта линза и делалась:




Как видите, оптические качества линзы вполне удовлетворительны, несмотря на то, что геометрия выводилась почти что «от балды». То есть, для телескопа такая линза конечно не пойдет, а для флешки - очень даже годится:-)
Спасибо за внимание.

Гараж – второй дом настоящего водителя. А машина для мужчины не просто средство передвижения, а лучший «железный друг». О друзьях принято заботиться. Поэтому хорошие водители держат свои автомобили в теплом гараже. В наше время существует масса вариантов отопления, но не все они подходят. В некоторых случаях лучшим выходом из ситуации является устройство печного отопления. Ассортимент печей для гаража достаточно велик, и стоит задуматься, чтобы сделать правильный выбор. Над вопросом: какая печка лучше для гаража – нужно потрудиться. Любому хозяину важно, чтобы печь для гаража была максимально удобной, экономичной и безопасной.

самодельная печь

Изначально все печи делятся на 2 категории: самодельные печи для гаража на дровах и заводского изготовления. Поэтому список видов печей будет выглядеть так:

1. Камин.
2. Печь для гаража своими руками.
3. Булерьян.
4. Дизельная печка.
5. Ракетная печь.
6. Печь с водяным контуром.
7. Электрическая печь.
8. Газовая печка.

Камин

Почти всем мужчинам нравится незаурядность. Камин – самая оригинальная идея для отопления гаража. Он и помещение согреет, и душу водителя. Подходящий камин можно приобрести в магазинах или на просторах интернета. Места занимает немного, приблизительно 1-1,5 кв. метра, и располагается обычно в углу помещения. Камин можно сделать и своими руками. Чертежами и инструкциями выручит интернет. В идеале, желательно найти специалиста, который проконсультирует по технологиям сборки и поможет с приобретением правильного материала. Подготавливается необходимый для работы инструмент и начинается процесс создания камина. Обычно камин «питается» относительно недорогим твердым топливом – дровами.

камин на дровах

Печь для гаража своими руками

Существует две простейших печи, для изготовления которых не потребуется сверх особых навыков: «буржуйка» из листового металла и её кирпичный аналог. Основное различие – материал изделий. Преимущества этих печек:

1. Простота изготовления и эксплуатации.
2. Дешевое топливо – дрова.
3. Хорошая экономия на материалах.

Главные моменты в сборке «буржуйки». Приобретается необходимый материал: листовой 5-миллиметровый металл, трубы дымохода диаметром 150-250 мм, решетка, петли для дверцы. Подготавливается инструмент: сварочный аппарат (в аренду), болгарка с отрезными дисками, стандартный набор инструмента водителя (молоток, рулетка, пассатижи и так далее). Делается чертеж-схема изделия. Приблизительный размер печки – 600 (длина) * 400 (ширина) * 500 (высота без ножек) мм. Высота ножек – 200 мм.

Болгаркой вырезаются по чертежу заготовки из листов металла. Из готовых деталей сваривается печная конструкция. С учетом требований противопожарной безопасности подготавливаются пол и стены под установку «буржуйки» и вырезается отверстие в крыше для дымохода. Процесс изготовления заканчивают монтажом печки и установкой дымохода.

Важно: дверцы топки располагаются в противоположной стороне от автомобиля.

Технология возведения кирпичной печи практически такая, как у «буржуйки», но с некоторыми отличиями:

1. Материал – шамотный кирпич, шамотная глина, чугунные дверцы для топки и поддувала.
2. Ключевой инструмент – ведра, мастерок, электромиксер, болгарка с алмазным диском, стандартный набор.
3. Выкладка производится в ½ кирпича. Поэтому размеры печи следующие: 900 (длина) * 550 (ширина) * 900 (высота) мм. Размеры трубы дымохода: 400 * 400 мм.

буржуйка

Печь Булерьян для гаража

Булерьян – современная модификация «буржуйки», печь длительного горения. Зарекомендовала себя на «отлично» и стала одним из наилучших вариантов для гаража.

Достоинства данного отопительного прибора:

1. Работает на дровах и деревянном мусоре.
2. Имеет повышенный КПД.
3. Одной порции топлива хватает на 6-8 часов.
4. Быстрый разогрев воздуха в помещении – менее одного часа.
5. Простота установки.
6. Малые габариты изделия.

Устройство печи простое: практически та же «буржуйка», снабженная конвекционными трубками для быстрого прогрева воздуха.

Установка должна производиться с учетом правил противопожарной безопасности. Под печкой должна быть оборудована жароустойчивая прочная площадка. На участках стен, расположенных непосредственно рядом с печкой и трубой дымохода, монтируют теплоизолятор. При установке печи, дверцы должны быть направлены в противоположную от машины сторону.

Принцип работы

Дизельная печка

Отличия дизельной печки от вышеупомянутых обогревателей заключаются в отсутствии дымоотвода и в использовании принципиально другого вида топлива – дизельного (жидкого). Печь на солярке для гаража имеет ряд преимуществ:

1. Малые размеры.
2. Мобильность – возможность расположения прибора в любой точке помещения.
3. Экономичность.
4. Простота в эксплуатации.

Но есть и недостатки:

1. Запах и копоть.
2. Помещение должно быть с хорошей вентиляцией, так как для сгорания топлива требуется много кислорода.
3. Меньшая безопасность по сравнению с «буржуйками».

Дизельная печка для гаража есть в свободной продаже. Также можно сделать прибор своими руками. Пошаговыми инструкциями создания печек поможет интернет.

Дизельная печь

Ракетная печь

Печь-ракета с реактивной тягой является одним из идеальных вариантов из печей длительного горения на дровах для обогрева гаража, так как имеет обширный ряд достоинств:

1. Максимальная пожаробезопасность в связи с отсутствием открытого пламени.
2. Достаточно высокий КПД: 90-92 %.
3. Отличная экономичность благодаря полному сгоранию топлива.

Отличительной чертой ракетной печи для гаража является безотходное использование топлива. То есть, при сгорании дров получаемое тепло не выходит за пределы помещения потому, что процесс сжигания проходит в два этапа: основное горение и догорание оставшихся газов (пиролиз).

схема работы

Печь с водяным контуром

При обогреве гаража печкой с водяным контуром теплоносителем является вода или антифриз. Такой способ обогрева относится к редким за счет сложной конструкции. Печь оборудуется теплообменником для нагрева теплоносителя (бак или змеевик). От теплообменника отходят две трубы: подача и «обратка». Подающую трубу подводят к первой батарее отопления. А трубу обратной подачи к последней. Таким образом, получается замкнутый круг, называемый контуром отопления.

Для более быстрого обогрева помещения в трубу обратной подачи монтируется циркуляционный насос, ускоряющий движение теплоносителя по магистрали. Не лишним будет монтаж расширительного бака, предохраняющего трубы от разрыва при нагревании теплоносителя.

схема работы

Электрическая печка

К электрическим печкам относятся следующие приборы:

1. Масляные радиаторы.
2. Конвекторы.
3. Тепловые вентиляторные пушки.
4. Инфракрасные обогреватели.

Существенным плюсом электрических обогревателей является простота эксплуатации. А не менее существенным минусом – высокая плата за электроэнергию.

Газовая печь

Газовые обогреватели делятся на несколько видов:

1. Газовые пушки.
2. Конвекционные обогреватели.
3. Инфракрасные каталитические и керамические.
4. Газовые камины.

Газовая печка для гаража обладает рядом достоинств: удобство в эксплуатации, экономичность топлива и быстрый прогрев воздуха. К основному недостатку относится повышенная пожароопасность.

Печь на отработанном масле заслуживает отдельного внимания, так как является наиболее худшим вариантом для обогрева гаража. Открытое пламя делает такую печку самой непредсказуемой и пожароопасной.

Компоненты печи

Вентиляция и дымоходы

Вентиляция гаража отвечает за удаление из помещения вредных запахов и избыточной влаги, а также за приток чистого воздуха. Поэтому любой гараж обеспечивается вентиляцией.

Минимальное требование к помещению при устройстве печей:

1. Наличие естественной вентиляции при использовании печей с дымоходом.
2. Комбинированная система вентиляции с применением простейших электрических вентиляторов при эксплуатации печек без дымоотвода.

Главное правило: входное и выходное отверстия должны находиться в диагонально-противоположных верхнем и нижнем углах помещения для правильной организации движения воздуха.

Немного о дымоходах:

1. Хотя дымоотводы и не нагреваются так сильно, как печи, их установка осуществляется строго по правилам противопожарной безопасности.
2. Все без исключения дымоходы должны комплектоваться искрогасителями.

схема дымохода

Правила противопожарной безопасности при отоплении гаража

При устройстве отопления гаража настоятельно рекомендуется изучить правила противопожарной безопасности. Существует 6 основных пунктов для обязательного исполнения:

1. Каждый вид печки (без исключений) необходимо устанавливать и эксплуатировать согласно правилам противопожарной безопасности.
2. Гараж обязан иметь хорошую вентиляцию.
3. Помещение следует оборудовать пожарным уголком, содержащим: огнетушитель, кусок брезента (3 * 3 метра) и несколько ведер с песком.
4. Топливная система автомобиля должна быть полностью исправной.
5. Все горюче-смазочные материалы должны находиться вне гаража. Желательно на улице, в специально оборудованном металлическом шкафу.
6. Заправка автомобиля горюче-смазочными материалами должна производиться на улице.

Помните: за каждым словом правил противопожарной безопасности стоит человеческая жизнь.

Совет для тех, у кого нет желания или возможности обогревать гараж. Можно приобрести двухкомфорочную электрическую бытовую плитку (с общей мощностью 2-2,5 кВт) и за час-полтора до выезда поставить прибор под двигатель автомобиля. Даже при морозе в -30 ᵒC автомобиль, находящийся на улице, заведётся гораздо легче. Машину заводить следует за 20 минут до поездки, чтобы прогрелся салон.
