Паровой машиной называется тепловой двигатель, в котором по­тенциальная энергия расширяющегося пара преобразуется в меха­ническую энергию, отдаваемую потребителю.

С принципом действия машины ознакомимся, воспользовавшись упрощенной схемой фиг. 1.

Внутри цилиндра 2 находится поршень 10, который может пере­мещаться вперед и назад под давлением пара; в цилиндре имеются четыре канала, которые могут открываться и закрываться. Два верх­них пароподводящих канала 1 и 3 соединены трубопроводом с паро­вым котлом, и через них в цилиндр может поступать свежий пар. Через два нижних капала 9 и 11 пар, уже совершивший работу, выпускается из цилиндра.

На схеме показан момент, когда каналы 1 и 9 открыты, каналы 3 и 11 закрыты. Поэтому свежий пар из котла по каналу 1 поступает в левую полость цилиндра и своим давлением перемещает поршень вправо; в это время отработавший пар по каналу 9 из правой полости цилиндра удаляется. При крайнем правом положении поршня каналы 1 и 9 закрыты, а 3 для впуска свежего пара и 11 для выпуска отработавшего пара открыты, вследствие чего поршень переместится влево. При крайнем левом положении поршня открываются каналы 1 и 9 и закрываются каналы 3 и 11 и процесс повторяется. Таким образом, создается прямолинейное возвратно-поступательное движе­ние поршня.

Для преобразования этого движения во вращательное приме­няется так называемый кривошипно-шатунный механизм. Он состоит из поршневого штока- 4, соединенного одним концом с поршнем, а другим шарнирно, посредством ползуна (крейцкопфа) 5, скользящего между направляющими параллелями, с шатуном 6, который передает движение, на коренной вал 7 через его колено или кривошип 8.

Величина вращающего момента на коренном валу не является постоянной. В самом деле, силу Р , направленную вдоль штока (фиг. 2), можно разложить на две составляющие: К , направленную вдоль шатуна, и N , перпендикулярную к плоскости направляющих параллелей. Сила N не оказывает никакого влияния на движение, а только прижимает ползун к направляющим параллелям. Сила К передается вдоль шатуна и действует на кривошип. Здесь ее опять можно разложить на две составляющие: силу Z , направленную по радиусу кривошипа и прижимающую вал к подшипникам, и силу Т , перпендикулярную к кривошипу и вызывающую вращение вала. Величина силы Т определится из рассмотрения треугольника AKZ. Так как угол ZAK = ? + ?, то

Т = К sin (? + ?).

Но из треугольника ОКР сила

K= P/ cos ?

поэтому

T= Psin ( ? + ?) / cos ? ,

При работе машины за один оборот вала углы ? и ? и сила Р непрерывно меняются, а поэтому величина крутящей (тангенциаль­ной) силы Т также переменна. Чтобы создать равномерное вращение коренного вала в течение одного оборота, на него насаживают тяжелое колесо-маховик, за счет инерции которого поддерживается постоян­ная угловая скорость вращения вала. В те моменты, когда сила Т возрастает, она не может сразу же увеличить скорость вращения вала, пока не ускорится движение маховика, чего не происходит мгновенно, так как маховик обладает большой массой. В те моменты, когда работа, производимая крутящей силой Т , становится меньше работы сил сопротивления, создаваемых потребителем, маховик опять-таки в силу своей инерции не может сразу уменьшить свою ско­рость и, отдавая полученную при своем разгоне энергию, помогает поршню преодолевать нагрузку.

При крайних положениях поршня углы? + ? = 0, поэтому sin (? + ?) =0 и, следовательно, Т = 0. Так как вращающее уси­лие в этих положениях отсутствует, то, если машина была бы без маховика, сна должна была бы остановиться. Эти крайние положения поршня называются мертвыми положениями или мертвыми точками. Через них кривошип переходит также за счет инерции маховика.

При мертвых положениях поршень не доводится до соприкоснове­ния с крышками цилиндра, между поршнем и крышкой остается так называемое вредное пространство. В объем вредного прост­ранства включается также объем паровых каналов от органов парорас­пределения до цилиндра.

Ходом поршня S называется путь, проходимый поршнем при перемещении из одного крайнего положения в другое. Если расстояние от центра коренного вала до центра пальца кривошипа - радиус кривошипа - обозначить через R, то S = 2R.

Рабочим объемом цилиндра V h называется объем, описываемый поршнем.

Обычно паровые машины бывают двойного (двухстороннего) действия (см. фиг. 1). Иногда применяются машины односторон­него действия, в которых пар оказывает давление на поршень только со стороны крышки; другая сторона цилиндра в таких маши­нах остается открытой.

В зависимости от давления, с которым пар покидает цилиндр, машины разделяются на выхлопны е, если пар выходит в атмо­сферу, конденсационные, если пар выходит в конденсатор (холодильник, где поддерживается пониженное давление), и тепло фикационные, у которых отработавший в машине пар исполь­зуется для каких-либо целей (отопление, сушка и пр.)

Зачастую при упоминании "паровых двигателей" на ум приходят паровозы или автомобили Стэнли Стимер, но применение этих механизмов не ограничивается перевозками. Паровые двигатели, которые впервые были созданы в примитивном виде около двух тысячелетий назад, за последние три столетия стали крупнейшими источниками электропитания, а сегодня паровые турбины производят около 80 процентов мировой электроэнергии. Чтобы глубже понять природу физических сил, на основе которых работает такой механизм, мы рекомендуем вам сделать свой собственный паровой двигатель из обычных материалов, воспользовавшись одним из предложенных здесь способов! Для начала переходите к Шагу 1.

Шаги

Паровой двигатель из жестяной банки (для детей)

Отрежьте нижнюю часть алюминиевой банки на расстояние 6,35 см. При помощи ножниц по металлу ровно отрежьте нижнюю часть алюминиевой банки примерно на треть высоты.

Загните и прижмите ободок при помощи плоскогубцев. Чтобы не было острых краев, загните ободок банки внутрь. Выполняя это действие, следите за тем, чтобы не пораниться.

Надавите на дно банки изнутри, чтобы сделать его плоским. У большинства алюминиевых банок из-под напитков основание будет круглым и выгнутым вовнутрь. Выровняйте дно, надавив на него пальцем или воспользовавшись небольшим стаканом с плоским дном.

Выполните два отверстия в противоположных сторонах банки, отступив 1,3 см от верха. Для выполнения отверстий подойдет как бумажный дырокол, так и гвоздь с молотком. Вам потребуются отверстия диаметром чуть более трех миллиметров.

Разместите по центру банки маленькую греющую свечу. Скомкайте фольгу и положите ее под низ и вокруг свечки, чтобы она не двигалась. Такие свечки обычно идут в специальных подставках, поэтому воск не должен плавиться и вытекать в алюминиевую банку.

Обмотайте центральную часть медной трубки длиной 15-20 см вокруг карандаша на 2 или 3 витка, чтобы получился змеевик. Трубка диаметром 3 мм должна легко сгибаться вокруг карандаша. Вам потребуется достаточное количество изогнутой трубки, чтобы протянуть поперек банки через верх, плюс дополнительные прямые 5 см с каждой из сторон.

Проденьте концы трубок в отверстия в банке. Центр змеевика должен расположиться над фитилем свечи. Желательно, чтобы прямые участки трубки с обеих сторон банки были одинаковой длины.

Согните концы труб при помощи плоскогубцев, чтобы получился прямой угол. Согните прямые участки трубки таким образом, чтобы с разных сторон банки они смотрели в противоположные направления. Затем снова согните их, чтобы они опустились ниже основания банки. Когда все будет готово, должно получиться следующее: змеевидная часть трубки находится по центру банки над свечкой и переходит в два наклонных, смотрящих в противоположные стороны "сопла" с двух сторон банки.

Опустите банку в миску с водой, при этом концы трубки должны погрузиться. Ваша "лодка" должна надежно держаться на поверхности. Если концы трубки недостаточно погружены в воду, попытайтесь немного утяжелить банку, но ни в коем случае не утопите ее.

Заполните трубку водой. Самым простым способом будет опустить один конец в воду и потянуть с другого конца как через соломинку. Также можно пальцем перекрыть один выход из трубки, а второй подставить под струю воды из-под крана.

Зажгите свечу. Через время вода в трубке нагреется и закипит. По мере превращения в пар она будет выходить через "сопла", в результате чего вся банка начнет вращаться в миске.

Паровой двигатель из банки из-под краски (для взрослых)

1. Прорежьте прямоугольное отверстие возле основания четырехлитровой банки из-под краски. Сделайте горизонтальное прямоугольное отверстие размером 15 x 5 см сбоку банки возле основания.

   • Необходимо убедиться, что в этой банке (и в еще одной используемой) была только латексная краска, а также тщательно вымыть ее мыльной водой перед использованием.

2. Отрежьте полоску металлической сетки 12 x 24 см. По длине с каждого края отогните по 6 см под углом 90 o . У вас получиться квадратная "платформа" 12 x 12 см с двумя "ножками" по 6 см. Установите ее в банку "ножками" вниз, выровняв ее по краям прорезанного отверстия.

   Сделайте полукруг из отверстий по периметру крышки. Впоследствии вы будете сжигать в банке уголь, чтобы обеспечить паровой двигатель теплом. При нехватке кислорода уголь будет плохо гореть. Чтобы в банке была необходимая вентиляция, просверлите или пробейте в крышке несколько отверстий, которые образуют полукруг вдоль краев.

   • В идеале диаметр вентиляционных отверстий должен быть около 1 см.

3. Сделайте змеевик из медной трубки. Возьмите около 6 м трубки из мягкой меди диаметром 6 мм и отмерьте с одного конца 30 см. Начиная с этой точки, выполните пять витков диаметром 12 см. Оставшуюся длину трубы согните в 15 витков диаметром по 8 см. У вас должно остаться около 20 см.

   Пропустите оба конца змеевика в вентиляционные отверстия в крышке. Согните оба конца змеевика таким образом, чтобы они были направлены вверх и пропустите оба через одно из отверстий в крышке. Если длины трубы не хватает, то потребуется немного разогнуть один из витков.

   Поместите змеевик и древесный уголь в банку. Поместите змеевик на сетчатую платформу. Заполните пространство вокруг и внутри змеевика древесным углем. Плотно закройте крышку.

   Просверлите отверстия под трубку в банке меньшего размера. По центру крышки литровой банки просверлите отверстие диаметром 1 см. Сбоку банки просверлите два отверстия диаметром 1 см – одно возле основания банки, а второе над ним возле крышки.

   Вставьте закупоренную пластмассовую трубку в боковые отверстия меньшей банки. При помощи концов медной трубки проделайте отверстия в центре двух пробок. В одну пробку вставьте жесткую пластмассовую трубку длиной 25 см, а в другую пробку – такую же трубку длиной 10 см. Они должны плотно сидеть в пробках и немного выглядывать наружу. Вставьте пробку с более длинной трубкой в нижнее отверстие меньшей банки, а пробку с более короткой трубкой в верхнее отверстие. Закрепите трубки в каждой пробке при помощи хомутов.

   Соедините трубку большей банки с трубкой меньшей банки. Разместите меньшую банку над большей, при этом трубка с пробкой должна быть направлена в противоположную сторону от вентиляционных отверстий большей банки. При помощи металлической ленты закрепите трубку из нижней пробки с трубкой, выходящей из нижней части медного змеевика. Затем аналогичным образом закрепите трубку из верхней пробки с трубкой, выходящей из верхней части змеевика.

   Вставьте медную трубку в соединительную коробку. При помощи молотка и отвертки удалите центральную часть круглой металлической электрораспределительной коробки. Зафиксируйте хомут под электрический кабель стопорным кольцом. Вставьте 15 см медной трубки диаметром 1,3 см в хомут кабеля, чтобы трубка выходила на несколько сантиметров ниже отверстия в коробке. Затупите края этого конца вовнутрь при помощи молотка. Вставьте этот конец трубки в отверстие в крышке меньшей банки.

   Вставьте шпажку в дюбель. Возьмите обычную деревянную шпажку для барбекю и вставьте ее в один конец полого деревянного дюбеля длиной 1,5 см и диаметром 0,95 см. Вставьте дюбель со шпажкой в медную трубку внутри металлической соединительной коробки таким образом, чтобы шпажка была направлена вверх.

   • Во время работы нашего двигателя шпажка и дюбель будут действовать как "поршень". Чтобы движения поршня было лучше видно, можно прикрепить к нему небольшой бумажный "флажок".

4. Подготовьте двигатель к работе. Снимите соединительную коробку с меньшей верхней банки и заполните верхнюю банку водой, позволяя ей выливаться в медный змеевик, пока банка не будет заполнена водой на 2/3. Проверьте отсутствие утечек во всех местах соединений. Плотно закрепите крышки банок, застучав их молотком. Снова установите соединительную коробку на место над меньшей верхней банкой.

5. Запускайте двигатель! Скомкайте куски газеты и положите их в пространство под сеткой в нижней части двигателя. Когда древесный уголь разгорится, дайте ему прогореть около 20-30 минут. По мере нагревания воды в змеевике в верхней банке начнет накапливаться пар. Когда пар достигнет достаточного давления, он вытолкнет дюбель и шпажку наверх. После сброса давления поршень опустится вниз под действием силы тяжести. При необходимости, срежьте часть шпажки, чтобы снизить вес поршня – чем он легче, тем чаще будет "всплывать". Постарайтесь сделать шпажку такого веса, чтобы поршень "ходил" в постоянном темпе.

   • Можно ускорить процесс горения, усилив приток воздуха в вентиляционные отверстия феном.

6. Соблюдайте безопасность. Полагаем, само собой разумеется, что при работе и обращении с самодельным паровым двигателем необходимо соблюдать осторожность. Никогда не запускайте его в помещении. Никогда не запускайте его возле таких воспламеняющихся материалов, как сухие листья или нависающие ветви деревьев. Используйте двигатель только на прочной негорючей поверхности вроде бетона. Если вы работаете с детьми или подростками, то они не должны оставаться без присмотра. Детям и подросткам запрещается подходить к двигателю, когда в нем горит древесный уголь. Если вам не известна температура двигателя, то считайте, что он настолько горячий, что к нему нельзя прикасаться.

   • Удостоверьтесь, что пар может выходить из верхнего "котла". Если по какой-либо причине поршень застрянет, то внутри меньшей банки может накопиться давление. При самом худшем раскладе банка может взорваться, что очень опасно.
• Поместите паровой двигатель в пластмассовую лодку, опустив оба конца в воду, чтобы получилась паровая игрушка. Можно вырезать лодку простой формы из пластиковой бутылки из-под газировки или отбеливателя, чтобы ваша игрушка получилась более "экологичной".

Предупреждения

• Чтобы взять в руки работающий двигатель, используйте щипцы, плоскогубцы или прихватку.
• Не пытайтесь сделать более сложный паровой двигатель с котлом, если вы никогда не делали его раньше. Взрыв даже небольшого котла может привести к серьезным травмам.
• Если необходимо взять в руки работающий двигатель, то не направляйте концы трубок на людей, так как горячий пар или вода могут ошпарить кожу.
• Не закупоривайте концы медной трубки иным способом, кроме погружения в воду. Маловероятно, тем не менее, может возникнуть избыточное давление, которое приведет к разрыву трубки.

ПАРОВОЙ РОТОРНЫЙ ДВИГАТЕЛЬ и ПАРОВОЙ АКСИАЛЬНО- ПОРШНЕВОЙ ДВИГАТЕЛЬ

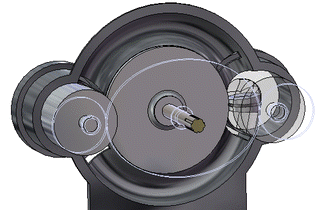

Паровой роторный двигатель (паровая машина роторного типа) является уникальной силовой машиной, развитие производства которой до настоящего времени не получило должного развития.

С одной стороны- разнообразные конструкции роторных двигателей существовали ещё в последней трети 19-го века и даже неплохо работали, в том числе и для привода динамо-машин с целью выработки электрической энергии и электроснабжения всяких объектов. Но качество и точность изготовления таких паровых двигателей (паровых машин) было весьма примитивным, поэтому они имели малый КПД и невысокую мощность. С тех пор малые паровые машины ушли в прошлое, но вместе с действительно малоэффективными и бесперспективными поршневыми паровыми машинами в прошлое ушли и имеющие хорошую перспективу паровые роторные двигатели.

Главная причина- на уровне технологий конца 19-го века сделать действительно качественный, мощный и долговечный роторный двигатель не представлялось возможным.
Поэтому из всего многообразия паровых двигателей и паровых машин до нашего времени благополучно и активно дожили лишь паровые турбины огромной мощности (от 20 мВт и выше), на которых сегодня осуществляется около 75% выработки электроэнергии в нашей стране. Еще паровые турбины большой мощности дают энергию от атомных реакторов в боевых подводных лодках-ракетоносцах и на больших арктических ледоколах. Но это все огромные машины. Паровые турбины резко теряют всю свою эффективность при уменьшении их размеров.

…. Именно поэтому силовых паровых машин и паровых двигателей мощности ниже 2000 — 1500 кВт (2 — 1,5 мВт), которые бы эффективно работали на паре, получаемом от сжигания дешевого твердого топлива и различных бесплатных горючих отходов, сейчас в мире нет.
Вот в этой –то пустой сегодня области техники (и абсолютно голой, но очень нуждающейся в товарном предложении коммерческой нише), в этой рыночной нише силовых машин небольшой мощности, могут и должны занять своё очень достойное место паровые роторные двигатели. И потребность в них только в нашей стране — на десятки и десятки тысяч… Особенно такие малые и средние по мощности силовые машины для автономное электрогенерации и независимого электроснабжения нуждаются малые и средние предприятия в отдаленных от больших городов и крупных электростанций местностях: — на малых лесопилках, отдаленных приисках, на полевых станах и лесных делянках, и пр. и др.
…..

..
Давайте рассмотрим показатели, из-за которых паровые роторные двигатели оказываются лучше, чем их ближайшие сородичи — паровые машины в образе поршневых паровых двигателей и паровых турбин.
… — 1) Роторные двигатели являются силовыми машинами объемного расширения – как поршневые двигатели. Т.е. они обладают небольшим потреблением пара на единицу мощности, потому что пар подается в их рабочие полости время от времени, и строго дозированными порциями, а не постоянным обильным потоком, как в паровых турбинах. Именно поэтому паровые роторные двигатели гораздо экономичнее паровых турбин на единицу выдаваемой мощности.
— 2) Роторные паровые двигатели имеют плечо приложения действующих газовых сил (плечо крутящего момента) значительно (в разы) больше, чем поршневые паровые двигатели. Поэтому развиваемая ими мощность гораздо выше, чем у паровых поршневых машин.
— 3) Паровые роторные двигатели имеют гораздо большее рабочий ход, чем поршневые паровые двигатели, т.е. имеют возможность переводить большую часть внутренней энергии пара в полезную работу.
— 4) Паровые роторные двигатели могут эффективно работать на насыщенном (влажном) паре, без затруднений допускать конденсацию значительной части пара с переходом её в воду прямо в рабочих секциях парового роторного двигателя. Это так же повышает КПД работы паросиловой установки с использованием парового роторного двигателя.
— 5 ) Паровые роторные двигатели работают на оборотах в 2-3 тыс. оборотов в минуту, что является оптимальной частотой вращения для выработки электричества, в отличие от слишком тихоходных поршневых двигателей (200-600 оборотов в минуту) традиционных паровых машин паровозного типа, или от слишком быстроходных турбин (10-20 тыс. оборотов в минуту).

При этом технологически паровые роторные двигатели относительно просты в изготовлении, что делает затраты на их изготовление относительно невысокими. В отличие от крайне дорогостоящих в производстве паровых турбин.

ИТАК, КРАТКИЙ ИТОГ ЭТОЙ СТАТЬИ — паровой роторный двигатель является весьма эффективной паровой силовой машиной для преобразования давления пара от тепла сгорающего твердого топлива и горючих отходов в механическую мощность и в электрическую энергию.

Автором настоящего сайта, уже получены более 5 патентов на изобретения по разным аспектам конструкций паровых роторных двигателей. А так же произведено некоторое количество небольших роторных двигателей мощностью от 3 до 7 кВт. Сейчас идет проектирование паровых роторных двигателей мощностью от 100 до 200 кВт.
Но у роторных двигателей есть «родовой недостаток» — сложная система уплотнений, которые для маленьких по размерам двигателей оказываются слишком сложными, миниатюрными и дорогими в изготовлении.

При этом автором сайта ведется разработка паровых аксиально поршневых двигателей с оппозитным — встречным движением поршней. Данная компоновка является наиболее энерго — производительной по мощности вариацией из всех возможных схем применения поршневой системы.
Данные двигатели в малых размерах получаются несколько дешевле и проще роторных моторов и уплотнения в них использхуються самые традиционные и самые простые.

Внизу размещено видео использования маленького аксиально-поршневого оппозитного двигателя с встречным движением поршней.

В настоящее время идет изготовление такого аксиально-поршневого оппозитного двигателя на 30 кВт. Ресурс двигателя ожидается в несколько сотен тысячах моточасов ибо обороты парового двигателя в 3-4 раза ниже оборотов двигателя внутреннего сгорания, в пара трения «поршень- цилиндр» — подвергнута ионно -плазменному азотированию в вакуумной среде и твердость поверхностей трения составляет 62-64 ед по HRC. Подробно о процессе упрочения поверхности методом азотирования смотри .

Вот анимация принципа работы похожего по компоновке такого аксиально- поршневого оппозитного двигателя с встречным движением поршней

Паровые двигатели были установлены и приводили в движение большую часть паровозов в период начала 1800 и вплоть до 1950 годов прошлого века. Хочется отметить, что принцип работы этих двигателей всегда оставался неизменным, несмотря на изменение их конструкции и габаритов.

На анимированной иллюстрации приведен принцип работы парового двигателя.

Для генерации подаваемого на двигатель пара использовались котлы, работающие как на дровах и угле, так и на жидком топливе.

Первый такт

Пар из котла поступает в паровую камеру, из которой через паровую задвижку-клапан (обозначена синим цветом) попадает в верхнюю (переднюю) часть цилиндра. Давление, создаваемое паром, толкает поршень вниз к НМТ. Во время движения поршня от ВМТ к НМТ колесо делает пол оборота.

Выпуск

В самом конце движения поршня к НМТ паровой клапан смещается, выпуская остатки пара через выпускное окно, расположенное ниже клапана. Остатки пара вырываются наружу, создавая характерный для работы паровых двигателей звук.

Второй такт

В то же самое время, смещение клапана на выпуск остатков пара открывает вход пара в нижнюю (заднюю) часть цилиндра. Созданное паром в цилиндре давление заставляет поршень двигаться к ВМТ. В это время колесо делает еще пол оборота.

Выпуск

В конце движения поршня к ВМТ остатки пара освобождаются через все то же выпускное окно.

Цикл повторяется заново.

Паровой двигатель имеет т.н. мертвую точку в конце каждого хода, когда клапан переходит от такта расширения к выпуску. По этой причине каждый паровой двигатель имеет два цилиндра, что позволяет запускать двигатель из любого положения.

Свою экспансию паровой двигатель начал еще на заре XIX века. В то время уже сооружались и большие агрегаты, предназначенные для промышленного использования, и небольшие паровые двигатели выполняющие порой чисто декоративные функции. Приобретали такие «игрушки» в основном видные вельможи, которые хотели порадовать себя и своих детишек. Когда паровые агрегаты более прочно вошли в повседневную жизнь, декоративные паровые установки использовались только в учебных заведениях в качестве пособий.

Современные паровые двигатели

В начале XX века популярность паровых агрегатов начала уменьшаться. Британская фирма Mamod осталось одной из немногих компаний, которые продолжали выпускать миниатюрные паровые двигатели. Образец подобной техники можно приобрести даже в наше время. Однако стоимость таких устройств переваливает за двести фунтов. Тем, кто любит самостоятельно собирать и изготавливать различные механизмы, наверняка придется по душе идея самостоятельного создания парового двигателя или же других .

Собрать паровой двигатель довольно просто. Под действием огня нагревается котел с водой, вода под воздействием высоких температур переходит в газообразное состояние и выталкивает поршень. Маховик, соединенный с поршнем, будет вращаться до тех пор, пока в емкости есть вода. Такова стандартная схема парового двигателя. Можно изготовить модели, имеющие совершенно иные комплектации. Перейдем от теории к практике. Данная статься посвящена способам изготовления парового двигателя своими руками.

Способ первый

Приступим к процессу изготовления самого простого варианта теплового двигателя. Для этого нам не потребуются сложные чертежи и специальные навыки. Итак, возьмем простую алюминиевую банку, отрежем от нее нижнюю треть. Получившиеся острые края банки необходимо загнуть внутрь при помощи плоскогубцев. Это нужно делать очень осторожно, чтобы не порезаться. Поскольку большинство алюминиевых банок имеет слегка вогнутое дно, необходимо его выровнять. Для этого достаточно просто прижать дно пальцем к твердой поверхности.

В полученном стакане на расстоянии 1,5 см от верхнего края нужно сделать друг напротив друга два отверстия. Необходимо проделать отверстия, диаметр которых будет не менее 3 мм. Для этой цели отлично подойдет обычный дырокол. На дно банки помещаем свечу. Теперь необходимо взять обычную пищевую фольгу, помять ее и обернуть нашу мини горелку. Затем нужно взять отрезок полой медной трубки 15-20 см длиной. Это и будет главный механизм двигателя, который будет приводить всю конструкцию в движение. Центральная часть трубки два или три раза оборачивается вокруг карандаша таким образом, чтобы получилась спираль.

Далее этот элемент необходимо разместить таким образом, чтобы изогнутый участок находился прямо над фитилем свечи. Для этого можно придать трубке форму буквы М. Участки трубы, которые опускаются вниз, выводим через специально проделанные отверстия. В результате получаем жесткую фиксацию трубки над фитилем. Края трубки выполняют роль своеобразных сопел. Чтобы вся конструкция могла вращаться, нужно согнуть противоположные концы М-образного элемента в разные стороны под прямым углом.

Наш паровой двигатель готов. Чтобы запустить его, банку размещают в емкости с водой. Необходимо, чтобы края трубки находились над поверхностью воды. Если сопла будут иметь недостаточную длину, на дно банки можно будет поместить небольшой грузик. Однако при этом следует действовать осторожно, иначе вы рискуете потопить двигатель. Опускаем один край трубки в воду, а другим втягиваем воздух и опускаем банку в воду. Трубка заполнится водой. Теперь можно поджечь фитиль. Некоторое время спустя вода, которая находится в спирали, прекратиться в пар, который под давлением будет вылетать из сопел. Банка начнет достаточно быстро вращаться в емкости.

Способ второй

Предлагаемая конструкция несколько сложнее, чем первый вариант двигателя. Прежде всего, для создания такого устройства нам понадобится банка из-под краски. Убедитесь, что она достаточно чистая. На расстоянии 2 см от дна вырезаем на стенке прямоугольник, размеры которого составляют 5Х15 см. Длинная сторона прямоугольника размещается параллельно дну.

Из металлической сетки нужно вырезать кусок, размером 24Х12 см. С обоих концов от длинной стороны куска отмеряем по 6 см. Эти участки необходимо отогнуть под прямым углом. В результате у нас должен получиться небольшой столик-платформа с ножками, длиной по 6 см. Полученную конструкцию нужно установить на дно банки. По всему периметру крышки проделывается несколько отверстий. Размещать их нужно в форме полукруга только вдоль одной половину крышки. Это необходимо для обеспечения вентиляции: паровой двигатель не будет работать, если к источнику огня не будет обеспечен доступ воздуха.

Для изготовления основного элемента двигателя нам потребуется медная трубка. Изгибаем ее в форме спирали. От одного конца трубки отступаем 30 см. От этой точки делаем пять витков спирали, диаметр каждого витка должен равняться 12 см. Остальная часть трубки изгибается в форме 15 колец, диаметр которых составляет 8 см.

На противоположном конце трубки должно остаться около 20 см. Оба вывода трубки пропускаются через вентиляционные отверстия, проделанные в крышке банки. На заранее установленную платформу помещают уголь. Спираль должна размещаться прямо над платформой. Уголь необходимо разложить аккуратно разложить между витками спирали. Теперь можно закрыть банку. В результате мы получили топку, которая и будет приводить в движение наш паровой двигатель.
