Обустройство септика из бетонных колец. Как сделать септик из железобетонных колец

По принципу работы септики из бетонных колец делятся на два типа - однокамерные и многокамерные (септики на 2-3 колодца).

• Однокамерные выполняют функцию простых накопителей, из которых периодически производят откачку содержимого.
• Многокамерные септики - это своего рода очистные сооружения, поскольку в них происходит разделение стоков по фракциям.

Принцип работы септика на 2 колодца

• Сначала на дне первой камеры осаждается твёрдая фракция.
• По мере её наполнения жидкая фракция переливается во вторую камеру.
• Там происходит осаждение проникших из первой камеры тяжёлых частиц, а в третью камеру переливаются совсем осветлённые стоки, лишённые твёрдых примесей. В этой камере находятся фильтры, через которые проходит жидкость, прежде чем уйти в грунт.

Устройство и схему септика из бетонных колец на два и более колодца более подробно рассмотрим ниже.

Любое сооружение занимает место и требует ресурсов, поэтому, прежде всего, нужно подумать над масштабами строительства и местом расположения септика.

Однокамерный септик

Если собираетесь ограничиться однокамерным очистным сооружением, то размещать его нужно там, где удобней, а именно:

• поближе к выходу автономной канализации (но и не менее 5 м от фундамента дома), что позволит экономить на трубах и свести к минимуму риск их промерзания;
• в пределах доступности для ассенизаторских автомобилей;
• в эстетически менее значимых участках усадьбы.

Двухкамерный септик

Если планируется строить двух-трёхкамерное сооружение, то обязательно нужно учесть следующее:

• рельеф отдельных участков усадьбы;
• наличие грунтовых вод и уровень их залегания;
• глубину и длительность промерзания грунта;
• наличие водоёмов и мест забора грунтовой воды.
• От места концентрации стоков до места забора питьевой воды должно быть не менее 30 м.
• Если есть уклон, то септик должен находиться в самой нижней его точке, или гораздо ниже прочих сооружений.
• Оголовок септика должен так возвышаться над землёй, чтобы стекающие воды не могли попасть внутрь.

Таким образом, септический колодец должен располагаться там, где его монтаж потребует минимум затрат и исключается вероятность загрязнения питьевой воды.

Септик из бетонных колец своими руками

Септик нужен для накоплении стоков и их изоляции от среды, поэтому больше всего внимания нужно уделить отдаленности от грунтовых вод - чем грунтовые воды глубже, тем лучше. Это позволит избежать заражения фекальными водами при возможной разгерметизации бетонных колец.

Обеспечение герметичности стыков необходимо ещё и для того, чтобы не допустить проникновения грунтовых вод внутрь септика, который в этом случае быстро переполнится.

Чтобы минимизировать риски, необходимо создать надземную фильтрационную площадку в виде насыпной горки из грунта.

1. Выбор места расположения и рытье ямы под бетонные кольца и траншеи под канализационную трубу.

2. Монтаж бетонных колец.

3. Проведение гидроизоляционных работ.

4. Засыпка ямы и траншеи.

5. Монтаж крышки.

Существует особое требование к размещению трубы со сточными водами - она должна находиться на глубине около 1 м от поверхности и обязательно иметь уклон от дома к септику на 25 см через каждый метр.

Подробнее о процессе монтажа септика своими руками, смотрите на видео в конце статьи.

Устройство и схема септика из бетонных колец

Проще всего установить однокамерный септик. Это всего лишь ёмкость для сбора канализационных стоков, поэтому при его установке не обязательно устраивать изоляцию дна.

Гидроизоляция дня

Знать всё о подземных водах на участке невозможно, поэтому никто не может дать гарантии, что вода из септика не просочится в грунтовые воды, а оттуда в скважину и в дом. Кроме того, грунтовые воды могут менять своё место расположения в зависимости от сезона.

Если септик расположен правильно, то вскоре внизу сформируется естественный слой из ила и осевших тяжёлых фракций стоков. В результате появится слой самоизоляции, препятствующий проникновению сточных вод в грунт и подземные воды. Однако лучше на это не надеяться и забетонировать основание септика, поставить кольца и провести гидроизоляцию по всем стыкам.

Экономия на гидроизоляции может дорого обойтись не только владельцам земельного участка, но и их соседям.

Герметизация стыков

Особая опасность возникает во время половодий, когда грунт под септиком и вокруг него может размыть, что откроет путь канализационным стокам в грунтовые воды, почву и даже открытые водоёмы.

Герметизация стыков производится специальным цементным раствором, например, «Аквабарьером». Кроме промазки стыков, проводится обработка внешней оболочки бетонных колец специальным составом.

Таким образом, гидроизоляция осуществляется снизу в виде забетонированного основания, с боков - на стыках между нижним кольцом и основанием и между самими кольцами, а также по всему внешнему периметру колец. Максимальная герметизация может достигаться установкой внутри бетонных колец цилиндров из пластика.

Это увеличит стоимость сооружения, но зато сделает вашу канализацию 100% герметичной.

Вентиляция

Любой септик нужно оснащать вентиляционным отверстием. Обычно это труба, соединяющая его воздушное пространство с воздухом на поверхности. Труба выводится над поверхностью грунта не менее, чем на метр и снабжается крышкой для предотвращения проникновения атмосферных осадков вглубь септика.

Вентиляция необходима, чтобы обезопасить систему от скопления горючих газов, а также для ускорения процессов разложения органики.

Септик из бетонных колец на два и более колодца

При определении размеров и количества бетонных колец септического колодца нужно исходить из суточного потребления воды, что, естественно, зависит от количества проживающих людей.

Расчет количества колец

Определить необходимое количество колодцев можно по количеству проживающих людей, умноженному на 200 л (столько воды тратит среднестатистический человек). В результате получится объем нужного септика, к которому нужно прибавить 20% и разделить на кубатуру одного бетонного кольца (обычно это 1.062 м 3). В итоге мы получим число необходимых бетонных колец.

Как правило, для семьи из 4 человек двух-трех колец на один колодец - будет достаточно.

Глубина колодца

Следует учесть одну особенность - уровень стоков в септике не должен быть выше канализационной трубы. В противном случае может возникнуть подпор, затрудняющий перемещение сточных вод, а в доме появится запах канализации.

Чтобы бетонный септик выполнял свои функции в полном объёме, необходимо постоянное брожение, которое обеспечивается правильным расположением резервуаров и вентиляции.

Вентиляция

Вентиляция должна работать только на второй колодец, первый должен быть изолирован от атмосферного воздуха. Конечно, процессы разложения органики происходят везде, где она есть. Однако при недостатке кислорода разложение идёт менее интенсивно.

В кислородной среде в процессы разложения включаются десятки микроорганизмов, за счёт чего стоки быстро очищаются, остаток твёрдых фракций осаждается, а в грунт уходит вода, потерявшая большую часть своей токсичности.

Фильтрация

На очистку работает только второй колодец. Третий, если он есть, выполняет только функции дополнительной очистки в виде фильтрации. Если снабдить второй колодец хорошей системой фильтрации, то третий уже будет лишним.

Однако, если есть техническая возможность, то лучше всё-таки поставить три резервуара и не беспокоиться за чистоту земли вокруг дома.

Дополнительно

Для ускорения очистки второй резервуар снабжается принудительной вентиляцией с помощью компрессора с таймером. Воздух, проникающий во вторую камеру под давлением, не только доставляет кислород, но и перемешивает содержимое, ускоряя процессы разложения. Кроме того, дополнительная аэрация способствует тому, что аммиак переходит в нитраты.

Вторую и третью камеры септика из бетонных колец крайне желательно разместить над слоем песка или гравия. Они станут отличным фильтром, и вода не будет застаиваться. Глинистого дна лучше избегать, т. к. глина является гидроизолятором, и вся сточная вода будет застаиваться возле септиков.

Стоимость септика из бетонных колец под ключ

В понятие «под ключ» входят следующие виды работ и оборудования.

• Кольцо бетонное: 1шт - 2000 руб.
• Плита перекрытия: 1 шт. - 1700 руб.
• Люк: 1шт. - 1000 руб.
• Кольцо с дном: 1шт. - 3000 руб или заливка дна 2000 руб.
• Строительные и расходные материалы: 2000-3000 руб.
• Трубы: 150-200 руб. за 1 м.
• Земляные работы и монтаж труб: 1000 руб. за 1 м.
• Установка люка и перекрытий: от 800 руб.
• Устройство отверстий в бетоне: от 250 руб.
• Фильтр: 1 шт. от 1500 руб.
• : 150 руб.

В среднем, септик из бетонных колец на три резервуара под ключ обойдётся в 40 000 - 45 000 рублей. Можно и сэкономить, выполнив часть работ своими руками сократив расходы на 40-50%.

Выводы

При условии, что монтаж сделан качественно, септик из бетонных колец прослужит не один десяток лет, а простая эксплуатация избавит от лишних хлопот.

К недостаткам можно отнести лишь сложность установки и большой объем перекопанного грунта.

Андрей Анатольевич Ратников – инженер, который работает с 1984 года в компаниях, связанных с утилизацией отходов. Образование и опыт позволили ему разработать собственную конструкцию септика из бетонных колец. Отстойник выполнен по классической схеме, но суть изобретения в фильтрующем колодце. Когда прочитаете эту статью, то станет понятно, что все гениальное – просто.

Для автономной канализации загородного дома необязательно покупать дорогостоящие промышленные станции. С очисткой сточных вод вполне справится двухкамерный септик из железобетонных колец. Важно правильно устроить его и рассчитать производительность. Конструкция приемной камеры, показанная на картинке, классическая.

Важную роль в правильном устройстве септика играют тройники, установленные на входном и выходном патрубках

Видно выпавший осадок, сверху плавают частицы, которые не осели. Чтобы корка не ушла в фильтрующий колодец, на выходе установлен тройник, еще один на входе направляет сточные воды вниз. Вторая функция тройников – обеспечить сквозную вентиляцию септика. Она важна, чтобы запахи от разлагающейся органики не попадали на улицу и в дом.

Очистное сооружение разрешается устанавливать, если почвенные воды находятся на глубине 3 метра и более. Когда при копке котлована обнаружится влажная земля на небольшой глубине, от строительства придется отказаться.

В яме под септик ровняют дно и засыпают песком на примерную толщину 15 см. Наливают воду, так песок максимально просядет. Не у всех покупных колец есть бетонное дно, поэтому придется делать его самостоятельно, гидроизолировать. Верхнее кольцо устанавливают на раствор или, что лучше, используют специальные вставки для герметизации швов.

Полезный объем септика

Необходимую для полноценного функционирования вместимость септика рассчитывают по известной формуле. Он должен обеспечить прием стоков, объем которых равен трехсуточному потреблению воды одним человеком. По норме за 24 часа один член семьи использует 200 л, соответственно за 72 часа – 600 литров. Последнее значение умножают на количество жителей и получают требуемый объем приемной камеры.

В этих расчетах кроется ошибка, которую часто не замечают, а потом удивляются, что септик не справляется со своей задачей.

Совет. Рассчитывают полный объем, упуская из вида, что емкость заполняется стоками только до нижнего уровня подающей трубы. Именно этот объем полезный, и его принимают во внимание при расчетах.

Важно! Минимальная глубина септика от верха стоков до дна – 1,2 м, наименьший диаметр кольца – 1 м. Самая большая глубина – 2,5 м.

Таблица размеров и объема колодезных кругов, пригодных для устройства септиков:

Марка	Диаметр наружный, мм	Внутренний диаметр, мм	Толщина стенки	Высота, мм	Масса, т	Объем, м 3
КС 10-3	11600	1000	80	290	0,2	0,10
КС 10-6	11600	1000	80	590	0,4	0,16
КС 10-9	11600	1000	80	890	0,6	0,23
КС 15-3	1680	1500	90	290	0,32	0,14
КС 15-6	1680	1500	90	590	0,67	0,26
КС 15-9	1680	1500	90	890	0,96	0,40
КС 20-6	2200	2000	100	590	0,98	0,39
КС 20-9	2200	2000	100	890	1,47	0,59

Кольца, диаметр которых 1,5 м и больше, наиболее подходят для сооружения септика, но работать с ними неудобно – слишком тяжелые. Выход в использовании кругов меньшего размера. Чтобы добиться требуемого объема, конструкцию сажают на большую глубину.

Лучше пойти другим путем: последовательно соединить 2 емкости, вместимость которых будет равняться необходимой. Получится септик из двух камер, который работает аналогично однокамерному.

А.А. Ратников, технический директор ООО СПО «БиоСтрой»

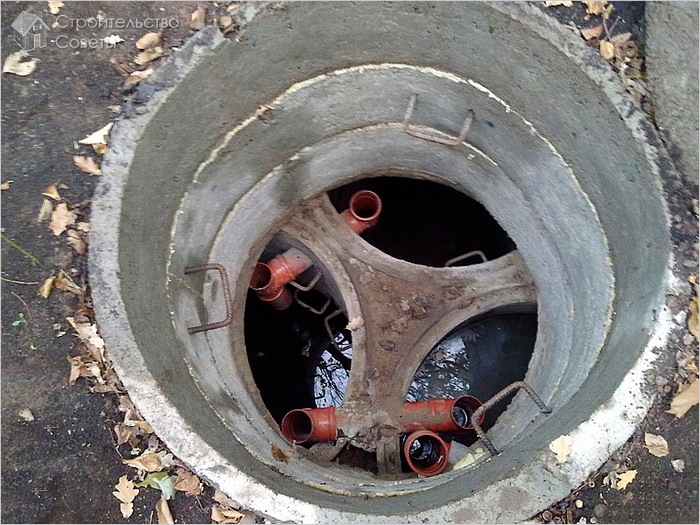

Входные и выходные тройники

В крышке люка прямо над тройниками предусматривают отверстия. Это позволяет при засоре прочистить их прямо с поверхности. Входной тройник играет важную роль:

• стоки направляются вниз, не разрушая корки;
• она не забивает трубу, когда стоки сбрасываются с перерывами;
• легкая прочистка снаружи, не опускаясь в колодец.

В переходной трубе к фильтрующей емкости иногда вместо тройника ставят уголок. Это ошибка: когда он находится в стоках, перекрывается вентиляция. Устанавливать просто открытую трубу тоже неправильно:

• разрушается корка;
• ее куски проходят в фильтрующий колодец;
• труба может закупориться.

Использование тройников позволяет увеличить полезный объем септика. Достаточно расположить переливную трубу ниже от входной всего на 5 сантиметров. В тройник будет попадать вода, которая находится под коркой

Важно правильно подобрать габариты тройников для септика. При недостаточной длине они не обеспечивают удержание корки, большие размеры мешают образованию правильной зоны отстаивания, осадок на дне взмучивается.

Фильтрующий колодец

Нормативы указывают, что емкости для фильтрации можно устраивать, если объем стоков не превышает 1 м 3 в сутки. Другое условие – песчаный или супесчаный грунт. Это положение формально запрещало устройство фильтрующих колодцев в местностях с другой почвой. Практика опровергает такую норму: сооружения нормально работают даже на суглинках. Очевидно, что правила принимали во внимание небольшую расчетную площадь дренажа.

Фильтрующий колодец можно построить по-другому. Вместо того, чтобы щебневый фильтр размещать внутри круга, где площадь ограничивается его размерами, ее увеличивают. Это делается простыми способами:

• яму роют не на 25 см больше диаметра круга, а намного шире;
• донный фильтр помещают не внутри колодца, а снаружи;
• нижнее кольцо делают (покупают) с отверстиями в стенках.

Это позволяет значительно увеличить площадь фильтрации. При такой конструкции колодец больше распределительный – передает стоки в фильтр, который значительно превышает его размерами. Это позволяет уменьшить высоту сооружения.

Фильтрационный колодец Ратникова. Цифрами обозначено: 1 – водобойный щит; 2 – кольца горловины; 3 – люк; 4 – утепляющая крышка; 5 – перекрытие; 6 – стояк вентиляции; 7 – глухой круг; 8 – кольцо с отверстиями; 9 – донный фильтр; 10 – отверстия в круге; 11 – бетонный фундамент; 12 – подводящий трубопровод

Стоки выливаются из трубы, которая размещена выше фильтра на 10 см или больше. Ее конец располагают посредине емкости. Струя падает не на щебень, а на плоский рассекатель. Его делают из куска любого материала тяжелее воды, который устойчив к влаге.

Донный фильтр

Значение имеет правильный выбор площади донного фильтра. Только при достаточном размере он обеспечит надежное функционирование сооружения. Можно воспользоваться приведенной таблицей, где указано, сколько литров стоков может отфильтровать 1 м 2 грунта в зависимости от его состава.

Площадь внутренней поверхности кольца диаметром 1,5 м – 1,75 м2. Если устроить донный фильтр 2 м в окружности, это уже 3 м2 фильтра, что позволит очистить на глине около 60 кубов сточных вод в сутки, а на крупнозернистой песчаной почве – 450 м3

Правильное устройство вентиляции

Чтобы в доме и на улице дурно не пахло, Ратников советует поставить на фильтровальной камере трубу, которая служит для притока воздуха. Он по ней поступает в колодец, далее по соединительному трубопроводу в септик. Выходит через верх тройника, который никогда не затоплен водой. Если щели в крышке отстойника нет, воздух продолжает движение по трубам. Он входит в тройник подающей магистрали и направляется в дом. Выброс газов в атмосферу происходит через фановую трубу, которая устроена в помещении и выведена сквозь перекрытие и кровлю.

Так в идеале должна выглядеть сквозная вентиляция, когда воздух входит в фильтрационный колодец и выбрасывается через фановый стояк

Существует три варианта исполнения:

1. Если система самотечная, то приточная труба устанавливается на фильтровальной емкости. Вторая на септике не нужна и вредна: воздух устремится вверх, где не встречает сопротивления.
2. Если УГВ вынуждает устроить фильтровальный колодец на возвышении, то при близком расположении от септика напорную трубу насоса прокладывают в более толстой. Через последнюю будет поступать воздух. Схема прежняя: приток в фильтрующую емкость, выхлоп через фановый стояк.
3. Когда вторая камера на большом расстоянии, один приток устраивают на емкости с насосом, если он в отдельном колодце, или на септике, второй – на дренажной. Там же и выхлоп большой высоты, а приток ниже, чтобы создать тягу.

Неправильно устанавливать «грибок» на вытяжке, который зимой полностью забивается инеем. В открытой трубе всегда остается отверстие, пусть небольшое.

Если сквозная вентиляция не устроена, газы прорываются наружу через все щели, которые имеются в септике, фильтрующем колодце, через канализацию в доме. Особенно проблема характерна для дач, куда жильцы приезжают изредка. За время отсутствия испаряется вода в сифонах, естественной тягой затаскивает в дом все ароматы из септика.

Ответы на вопросы

Вопрос №1. Нормативы СТО Новострой утверждают, что правильно сооруженный септик работает 20 лет, за это время не требуется менять фильтрующий материал, вынимать грунт. Верно ли это?

Правда, хотя нормативы осторожно подходят к оценке продолжительности работы септика. На самом деле, он может прослужить и дольше, если соблюдать баланс между количеством поступающих стоков и органики и возможностью бактерий переработать их. Обычно к нарушению нормальной работы приводит неправильная эксплуатация: увеличивается количество жильцов или начинают сливать в канализацию в большом количестве вредные вещества, уничтожающие микрофлору. Несвоевременное удаление осадка тоже укорачивает срок службы септика, нарушает сквозную вентиляцию.

Вопрос №2. Если уклон канализационных труб сделать больше, чем 2 мм на метр, чем это плохо?

Это грозит засором труб. Вода быстро пробегает по магистрали, а твердые фракции не успевают уйти вместе, остаются на стенках.

Все больше людей, обзаводящиеся загородными домами, задумываются о комфортном проживании, невозможном без утилизации сточных вод.

Самыми популярными являются резервуары из бетонных колец, потому что этот традиционный материал имеет массу достоинств.

Популярность бетонных колец для сооружения автономной канализации связана не только с традициями, но и с несколькими положительными качествами:

1. Изделия из бетона имеют относительно невысокую цену. Материалы для сооружения резервуара стоят дешевле готовой станции очистки их пластика.
2. Бетон – прочный искусственный камень, который устойчив к температурным перепадам, давлению грунта, большим залповым сбросам.
3. Такие кольца долговечны, а емкости из них вместительны.

Отрицательных качеств у таких септиков не меньше:

1. Для доставки и монтажа бетонных колец в связи с их большим весом необходимо нанимать спецтехнику.
2. В бетоне сложно делать отверстия для трубопроводов.
3. В стенках и стыковочных швах формируются трещины и сколы, что ведет к попаданию стоков в грунт. Поэтому требуется регулярная ревизия резервуара.
4. Такие очистные сооружения из-за большого диаметра требуют больших площадей.
5. Частой проблемой подобных септиков является зловоние.

Если для вас преимущества очистных резервуаров из бетона перевешивают недостатки, то прежде чем приступить к закупке материалов и монтажу, необходимо правильно составить проект.

Как рассчитать объем септика?

Чаще всего бетонная система очистки сточных вод состоит из двух резервуаров :

• в первом происходят процессы осаждения крупных взвесей и анаэробного разложения загрязнений;
• после этого частично осветленная вода поступает на ступень почвенной фильтрации, чаще всего представляющую собой фильтрационный колодец.

Более редкой, но совершенной является конструкция из трех резервуаров , при этом во втором можно устроить аэрационную систему. Кроме того, трехкамерые септики ставят в том случае, если суточный расход превышает 1 м 3 .

Объем рассчитывают для первого резервуара для двухкамерных септиков и для двух первых резервуаров для трехкамерного устройства в соответствии с требуемой производительностью. Исходя из полученного результата, вычисляют необходимое количество колец.

Расчеты производят в соответствии с несколькими правилами:

• Чтобы посчитать приблизительный суточный объем стоков, нужно количество жильцов умножить на 200 л. Полученную величину рекомендуется увеличить на 10-15%, это позволит предусмотреть приезд гостей.
• Если посчитанный объем окажется меньше 5000 л, то его умножают на 3. При большем значении, нужно объем увеличить в 2,5 раза. Это позволяет учесть время пребывания стоков в септике, которое обычно составляет 3 суток.
• Объем одного кольца считается по формуле объема цилиндра:

V = 3,14 х H x D 2 / 4 . В ней D – диаметр кольца, а Н – его высота.

• У самого верхнего элемента не учитывается 2/3 объема.

Зная размеры кольца и количество жильцов, легко посчитать необходимое число бетонных изделий, выбрать место, приобрести все необходимое и приступить к монтажу.

Как правильно сделать септик из бетонных колец: пошаговая инструкция по монтажу

Помимо расчетов, к подготовительным работам также относятся — выбор места и учет природных особенностей.

• бетонный каскад для защиты от атмосферной влаги и обеспечения самотечного перемещения стоков внутри системы очистки должен располагаться не в понижении рельефа;
• между очистным устройством и фундаментом должно быть не менее 5 м;
• расстояние до подземных питьевых источников – 50 м, а до водоемов и водотоков – 30 м;
• если подводящий трубопровод имеет длину свыше 10 м, то на нем необходимо установить смотровой колодец;
• при высоком УГВ и слабопроницаемом грунте фильтрационный колодец нужно заменить на один из видов полей фильтрации или накопительную емкость;
• важно учесть возможность подъезда ассенизаторской машины;
• трубопроводы должны проходить ниже точки нулевых температур почвы.

Выбрав участок для монтажа емкостей, можно приступать к покупке оборудования и подготовке всего инструмента:

• В первую очередь понадобятся железобетонные кольца . Для отстойника и резервуара биологической очистки первый элемент можно приобрести с уже имеющимся дном, либо в процессе установки залить его самостоятельно. Из ЖБИ необходимы также плиты перекрытия.
• Нужно купить чугунные или пластиковые люки в количестве, равном числу резервуаров.
• Трубы для вентиляции и соединения камер друг с другом и с домашней канализацией и фитинги для них.
• Песок для выравнивания траншей под трубы.
• Щебень для фильтрационного колодца.
• Гидроизоляция для швов между кольцами, например, битум.
• Рубероид для внешней гидроизоляции емкостей.
• Цемент , жидкое стекло.
• Приборы для нарезки и соединения полиэтиленовых труб.
• Лопата.
• Мастерок и кисть.

Важно также договориться о найме грузоподъемной и копающей техники. Можно подготовить котлован и вручную, но это займет гораздо больше времени.

Земляные работы

Перед копкой обычно делают разметку:

• по центру предполагаемого котлована ставят колышек;
• к нему привязывают бечевку;
• к свободному концу веревки привязывают второй колышек на расстоянии равном внешнему радиусу бетонного кольца, плюс еще 20-30 см;
• полученной системой очерчивают контуры котлована.

Так делают для каждого резервуара. Глубина ямы должны быть немного больше суммарной высоты колец , так как нужно учесть подготовку дна. Дно выравнивают по строительному уровню и трамбуют. Потом заливают бетонное основание, если не приобретены кольца с глухим дном.

Для фильтрационного колодца цементное основание не нужно, вместо этого засыпают щебневый фильтр.

На этапе копки котлована подготавливают траншеи для входного трубопровода и соединяющих резервуары труб, не забывая про уклон в 5 мм на каждый погонный метр. Дно канав отсыпают слоем песка в 10 мм.

Теперь можно приступать непосредственно к монтажным работам.

Установка и соединение колец

• При помощи подъемного крана отпускают кольца строго друг на друга, обрабатывая стыки между ними смесью жидкого стекла и цемента.
• Изнутри емкости швы дополнительно покрывают битумом для гидроизоляции и соединяют для прочности конструкции скобами из металла.
• Подводят наружный канализационный трубопровод .
• В стенках рабочих емкостей делают отверстия для входной и соединительных труб . Место соединения 1 и 2 резервуара должно быть на 0,3 м выше, чем между 2 и 3 камерами.
• В отверстия устанавливают фитинги.
• К первому резервуару монтируют вентиляционную трубу .
• Укладывают соединяющие трубопроводы.
• Стыкуют резервуары со всеми трубами. Все стыки обрабатывают герметиком, например, жидким стеклом.
• Покрывают снаружи все емкости рубероидом.
• При необходимости во второй резервуар отпускают компрессор и загружают активный ил.
• Устанавливают перекрытия и люки .
• Закрывают утеплителем и производят обратную засыпку.

Устройство готово к эксплуатации. Самые простые септики могут выходить на рабочий режим в течение полугода. Эту процедуру ускоряют добавлением специальных бактерий в емкости. Правильная работа зависит от регулярного обслуживания.

Как обслуживать бетонный септик?

Обслуживание системы очистки стоков включается в себя несколько мероприятий:

• регулярный контроль количества осадка при осмотре и при помощи деревянной палки, которую опускают в септик до дна;
• откачка осадка;
• проверка чистоты воды в фильтрационном колодце;
• раз в 5 лет – прочистка почвенного фильтра;
• раз в год – проверка компрессора в аэротенке.

Стоимость бетонного септика

Одним из преимуществ бетонных септиков является низкая цена колец , составляющих основную статью расходов. Одно бетонное кольцо диаметром 1000 мм и высотой 900 мм без дна стоит около 2 тысяч рублей. Такое же кольцо с дном стоит на 1000 рублей больше.

Для семьи из трех человек для двухкамерного септика необходимо около 7 бетонных колец : 4 – на первую емкость, 3 – на вторую. Нужны также 2 плиты перекрытия общей стоимостью в 3400 рублей, и 2 люка по 1000 рублей за каждый. Итоговая цена всех изделий составит 20400 рублей без доставки.

Услуги автокрана в среднем стоят 1000 рублей за час. Еще нужно учесть затраты на бетон, гидроизоляцию, щебень и песок, пластиковые трубы. Готовая стоимость самостоятельно установленного двухкамерного септика составит порядка 25-30 тысяч рублей. Это если рыть котлован ручным способом.

Подрядные организации предлагают установку канализации из бетонных колец под ключ минимум за 50 тысяч рублей.

Цена готового пластикового анаэробного устройства очистки стоков с почвенной доочисткой со схожей производительностью составляет минимум 36 тысяч рублей . При этом он более долговечный. Его гораздо проще устанавливать своими силами.

Сложности в монтаже и эксплуатации могут возникнуть только в тяжелых почвах с высоким УГВ. В некоторых регионах страны существенной будет и цена за доставку. В остальных случаях бетонному изделию лучше предпочесть аппарат из пластика.

Смотрите видео о том, как сделать септик своими руками:

Выбирая надежный и практичный септик на дачу или в загородный дом, стоит обратить внимание на бетонные конструкции. Устройство септика из бетонных колец отвечает практически всем требованиям современных пользователей и имеет массу достоинств. В частности, очистное сооружение не требует электропитания, что особенно важно для местности, где наблюдаются перебои с подачей электричества.

Монолитные конструкции обладают массой плюсов, например, перед пластиковыми системами:

1. Устойчивость к механическим повреждениям.
2. Герметичность.

Важно! Монолитные конструкции обладают большей герметичностью, в отличие от отстойника из составных колец. Но в любом случае, потребуется дополнительная герметизация швов.

1. Большая масса. В противовес пластиковым колодцам, бетонные не всплывают даже в периоды вспучивания грунта.
2. Длительный срок эксплуатации.
3. Простота обслуживания.

Установить монолитный бетонный простой резервуар или отстойник из колец своими руками можно, но ввиду тяжелой массы, лучше позаботиться о наличии специальной подъемной техники.

Устройство септика из бетона, принцип работы

Септики из бетонных колец лучше монтировать на дренирующих, не склонных к морозному вспучиванию грунтах. Конструктивно, тело септика представляет собой два и более кольца, поставленных одно на другое. Наличие выступов для фиксации, скоб – это большой плюс, однако, даже при таком скреплении, конструкция колодца может сдвинуться, в результате образуется нарушение герметичности, что потребует ремонта.

Совет! Даже после подновления, бетонный септик может быть нарушен, поэтому рекомендуется монтировать конструкцию на песчаных, супесчаных или глинисто-торфяных грунтах.

В случае хорошего дренажа и/или низкого уровня залегания грунтового водоносного слоя, можно отводить воду из отстойника в дренирующую колонну – это самое оптимальное решение. При высоком залегании очищенные потоки выводятся на поля фильтрации.

Схема отстойника достаточно проста: он состоит из рабочих камер, соединенных между собой переливами и фильтровального или дренажного колодца. В камерах происходит очистка стоков, колодец предназначен для сброса вод в грунт, где потоки доочищаются естественным путем.

Процесс очистки канализационных стоков происходит следующим образом:

1. Первая камера принимает все сливы. Это герметичное кольцо, оснащенное дном, где в условиях малого поступления воздуха протекает процесс разложения биомасс посредством микроорганизмов. Органика разделяется на слегка очищенную воду и осадок, выпадающий на дно.
2. Осветленная вода перетекает во вторую камеру, где продолжается процесс очистки, но уже под воздействием кислорода. Для этого камера обязательно оснащается трубой вентиляции. Остатки органических масс также оседают на дно, а вот почти чистая вода поступает в резервуар дренажного колодца.
3. Из дренажного колодца вода сбрасывается в грунт, где завершается процесс очистки.

Из двух камер донные остатки необходимо вынимать своими руками либо посредством ассенизатора.

Возможные схемы устройства септиков

Для расчета количества колец септика необходимо учесть общий объем сточных вод за 3 суток. Диаметр элементов может быть 80-200 см, но встречаются габариты и до 250 см. Высота от 0,5 до 1 м. Производители предлагают достаточное количество готовых элементов как монолитных, так и с отверстиями. При производстве расчетов необходимо учитывать фактический объем колонны – он должен быть выше расчетного, так как стоки никогда не заполняют элементы полностью, а только доходят до уровня переливных труб.

Монтаж септика своими руками требует не только предварительных расчетов, но и выбора варианта. Это может быть колодец из одного, двух, трех колец, а также дополненный системой дренажных или накопительных колодцев.

Однокамерный септик

Схема простейшего устройства заключается в наличии только одного кольца, оснащенного дном. Камера функционирует как отстойник, где твердые массы оседают на дно, разлагаясь под действием анаэробных микроорганизмов. Легкие вкрапления поднимаются наверх, образуя пленку. Отстоянная вода выходит посредством патрубка в фильтрационные поля.

Преимущество данной системы в простоте, монтаж не требует серьезных затрат и все можно сделать своими руками. Кольцо подбирается с дном, оснащается только крышкой, плюс оборудуются фильтрационные поля. Применима конструкция при малом объеме стоков (не более 1м3/сутки). Подобный септик из бетонных колец не подходит для загородного дома постоянного проживания, не требует герметизации, но необходима своевременная прочистка донных отложений.

Важно! Очистное сооружение работает на 60-75%, поэтому стоки нуждаются в дополнительной доочистке.

Недостаток конструкции в частом засорении трубопровода фильтрационных полей из-за не успевших осесть твердых нерастворимых частиц. Минимизирует ситуацию монтаж очистного сооружения из двух элементов.

Двухкамерный септик

Эта система колодцев отличается от предыдущей дополнительной камерой или же перегородкой в одном бетонном резервуаре. Перемещение потоков осуществляется посредством переливного патрубка, а вторая камера позволяет более тщательно фильтровать органику.

Схема монтажа включает наличие двух и более колец, причем одно (первое) оснащено дном, а второе может быть без дна, но тогда необходим дополнительный щебеночный фильтр. По высоте расчет элементов производится в соответствии с объемом стоков, необходимых к переработке. Преимущества септика из двух колец:

1. Высокий процент очистки стоков;
2. Низкая угроза засора трубопровода;
3. Повышение срока эксплуатации очистных сооружений и полей фильтрации.

Важно! Обустройство конструкции требует оснащения обеих камер люками для технических работ.

Недостатки септика:

1. Требуется большой объем земельных работ;
2. Необходимо обустройство фильтрационных полей;
3. Конструкция показана для переработки стоков объем которых не более 3м3/сутки.

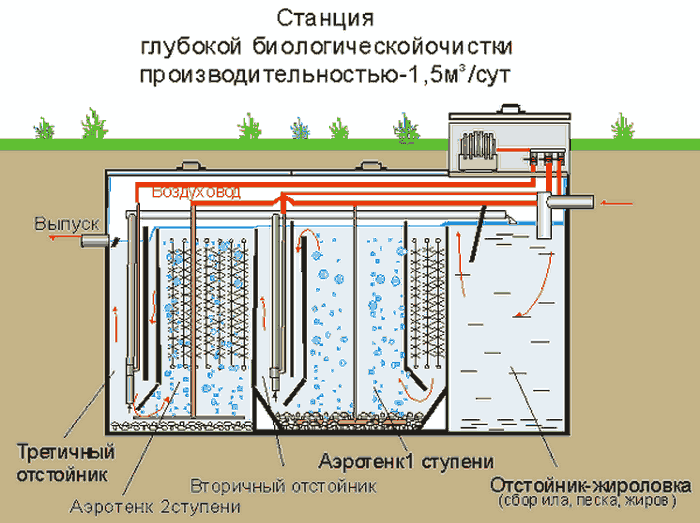

Трехкамерный отстойник с системой глубокой очистки и принудительной аэрации

Это уже практически совершенная конструкция, идеально подходящая для небольших домов круглогодичного проживания. Схема очистного сооружения:

• Первая камера – отстойник с анаэробными бактериями;
• Вторая камера – отстойник для переработки остаточных масс, оснащенный аэробно-аэрационной установкой (компрессором). Устройство с заданной мощностью и периодичностью подает в камеру воздух, за счет чего запускается функционал микроорганизмов, перерабатывающих органические массы;
• Третья камера – насосная. Стоки фильтруются, затем сбрасываются в фильтрационные колодцы. Эта камера может быть дополнена дозаторами хлорирования, которые работают в автоматическом режиме. Монтаж дозаторов прост, все делается своими руками.

Важно! Дозатор хлорирования – прибор, помогающий полностью обеззаразить сточные потоки перед сбросом в грунт.

Вне зависимости от конструктивных особенностей, кольца для септиков подбираются с учетом объема сточных вод. Многокамерные системы обладают лучшей способностью к переработке, но при линейном методе монтажа занимают много места на участке. Однокамерная система достаточно компактна, однако, для тщательной очистки требует оборудования полей фильтрации.

Совет! Первая камера очистки всегда оснащена литым дном. В случае отсутствия дна у кольца, оборудуется бетонная стяжка или укладывается плита. Стыки и швы герметизируются изнутри и снаружи

Устройство септика из бетонных колец своими руками – дело, требующее предварительных точных расчетов. В ином случае можно получить конструкцию, которая либо не справится с переработкой стоков из-за их обильности, либо на половину будет простаивать. Простои негативно отражаются на колониях микроорганизмов, которые из-за недостатка питательной биомассы погибают.

Компоновка элементов допускается свободная. Стандартный септик содержит донное кольцо, стеновые кольца, верхнее, оснащенное отверстием люка и креплением для крышки. Дополнительно применяются кольца доборные, которые могут быть стандартной или нестандартной высоты и, как правило, нужны при усадке грунта.

Совет! Профессионалы считают, что большое количество доборных колец негативно влияет на герметизацию конструкции и осуществлять монтаж только посредством таких элементов неверно. Проще выбрать донный элемент нужной высоты и стеновые (одно, два) кольца. Наличие меньшего количества стыков – гарантия большей герметичности резервуара.

Общие правила для обустройства септиков из железобетона

1. Выбор колец с замками облегчит общее построение системы: проще ставить, выше степень герметизации.
2. Оптимальное расстояние между колоннами – 0,5 м.;
3. Донные кольца выставляются идеально ровно для прочности и стойкости всей колонны;
4. Использование для герметизации токсичных составов противопоказано, так как это приведет к гибели бактерий, перерабатывающих биомассу;
5. Верхнее кольцо септика должно утепляться, чтобы минимизировать угрозу образования ледяной корки;
6. Кольцо для фильтрационного колодца должно быть с отверстиями (перфорированное). Элемент продается в готовом виде и требует только установки и дополнения фильтрационным слоем.

Вариант конструкции септика из железобетона своими руками более практичен по финансовым, временным затратам. Благодаря тому, что все земляные работы легко выполняются своими руками, нет необходимости в обеспечении электричеством (кроме септиков с аэраторами и насосами), очистное сооружение считается самым подходящим для малых дач и загородных домов.

Наличие септика на участке — не только вопрос комфорта, но и санитарно-гигиеническая необходимость. Такое устройство требуется и в доме при условии постоянного проживания, и на дачном участке, куда приезжают периодически. Важно лишь выбрать оптимальную для конкретных условий конструкцию. Септик своими руками из бетонных колец, схема и место расположения которого правильно выбраны, будет обладать максимальной эффективностью.

Важно для тех, кто решает, как сделать септик из бетонных колец своими руками: схема конструкции может включать от одной до трех емкостей , причем с увеличением их количества повышается эффективность, снижается потребность в услугах ассенизаторской машины, но вырастает и стоимость проекта.

Для наглядности следует рассмотреть подробнее самый полный вариант схемы септика из колец с использованием трех емкостей.

Загрязненная вода собирается в первый, самый крупный резервуар, где происходит отстаивание и осаждение наиболее крупных фракций, после чего частично очищенная вода проходит аналогичную процедуру во второй емкости, которая конструктивно практически не отличается от первой (иногда целесообразно сделать ее несколько меньше по объему).

Второй резервуар осаждает мелкие включения, вода становится относительно чистой и поступает в третью емкость. Ее отличительная особенность – наличие фильтрующей засыпки вместо бетонного дна . Проходя через дренажный слой вода избавляется от остатков загрязнений и уходит в грунт.

На фото показан пример как установить своими руками септик из бетонных колец — схема из трех емкостей

Если выбран двухрезервуарный септик из бетонных колец, схема может включать два резервуара с бетонными днищами или один с бетонным дном и один с фильтрующим слоем.

Однокамерные модели лишь собирают стоки и частично осаждают нерастворимые включения. Такие модификации дешевы, но малоэффективны и подходят только для периодически посещаемых дач. Удаление загрязненной воды из однокамерного септика может производиться только при помощи ассенизаторской машины. Аналогичное очищение требуется и двухкамерным, и трехкамерным конструкциям, однако требуемая частота откачивания в этих случаях значительно меньше.

Для тех, кто ищет наиболее простые варианты, советуем обратить внимание на ее сделать можно буквально за один день.

Про особенности организации канализации в бане мы .

Нюансы конструкции и полноценное оснащение

Для того, чтобы сделанный своими руками септик из колодезных колец не выдавал своего присутствия неприятным запахом и не оказывал вредного влияние на состав почвы или воды в близлежащих водоемах, важно не пренебрегать нюансами и обустраивать конструкцию, в соответствии с предъявляемыми требованиями.

Так сточная труба (предпочтительнее использовать пластиковые изделия) должна иметь уклон 2 см на метр длины на всем протяжении и входить в бетонную секцию не глубже, чем 20-25 см от верхнего края верхнего кольца. Впрочем, на практике очень часто вход трубы в секцию происходит гораздо ниже при рытье траншеи и укладке труб глубже уровня промерзания грунта (ориентировочно 1 м.)

Особенностью первой секции является наличие бетонного дна, минимизирующего вероятность попадания грязных стоков в грунт. Аналогичным образом устраивается первая секция при выборе двухкамерного септика, а также единственный резервуар однокамерных моделей.

Схема септика из бетонных колец на три или две емкости предусматривает засыпку дна последнего из резервуаров материалами, способными задерживать крупные и средние нерастворимые включения, если таковые еще остались, и выводить жидкость в грунт. Для этого можно использовать песок, гравий или керамзит, а оптимальным решением станет послойная укладка материалов с различной фракционностью .

Предварительные расчеты

Причиной неэффективности сооружения или неудобства его эксплуатации может стать не только нарушение технологии на этапе строительства, но и ошибка в расчетах при определении требуемого объема и оптимального места расположения конструкции.

Исходя из среднего объема водопотребления (одному человеку в сутки ориентировочно требуется порядка 200 литров воды) принято выбирать следующие объемы септиков из железобетонных колец:

• для 2-3 человек – 1,5 куб. м (в этом случае нет необходимости в установке трехкамерной конструкции, при правильной организации водоотвода и очистки достаточно будет двух камер),
• для 4 человек оптимальны резервуары 2 куб. м,
• при установке одного септика на 2-3 семьи (10-12 человек), проживающих в отдельных частях дома, потребуется объем не менее 5 кубов.

Объем септика устанавливается с учетом того, что для полного цикла переработки стоков требуется в среднем 3 суток, поэтому резервуар должен вмещать без риска перелива трехдневную норму.

При выборе места размещения конструкции следует соблюдать следующие требования к удаленности септика от определенных объектов:

• от естественных природных водоемов – не менее 30 м,
• от места забора питьевой воды – минимум 50 м,
• от плодовых деревьев, овощных грядок – не менее 3 метров,
• от дороги не менее 5 м (важно обеспечить возможность беспрепятственного подъезда крупногабаритного транспорта, поскольку с определенной периодичностью потребуется подъезд ассенизаторской машины для откачки стоков, а во время чистки септика – утилизация материала дренажного слоя).

Монтаж конструкции

Преимущества

Сделав септик из бетонных колец своими руками, можете быть уверены, что он будет отличаться долговечностью и эффективностью. При правильной эксплуатации он практически не изнашивается, не разрушается и прослужит десятки лет. При этом на обслуживание не придется тратить много средств.
