Как правильно устанавливать стропила на крыше. Как правильно установить стропила на двускатную крышу

21.02.2017 1 Комментарий

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I - III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

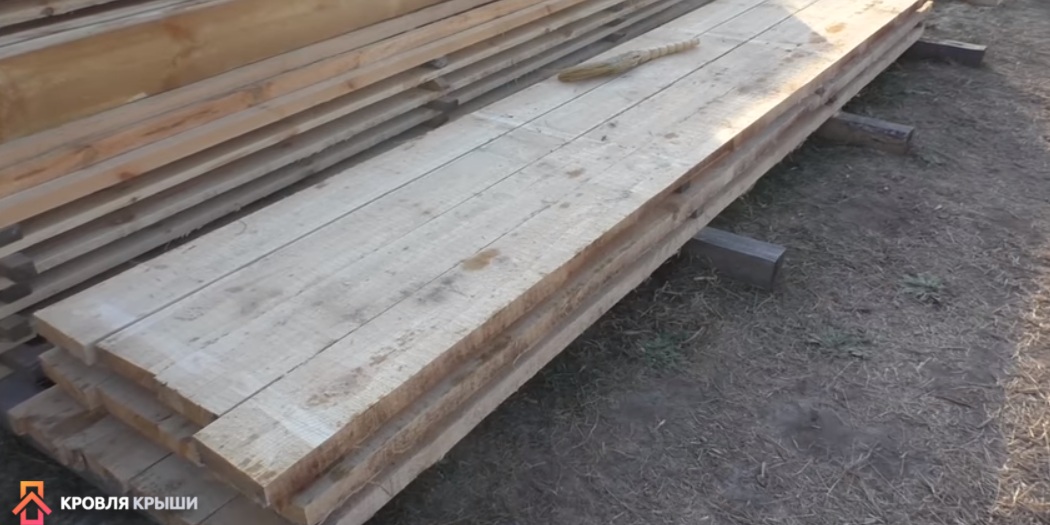

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка - для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

Возведение стропильной системы является достаточно сложным и ответственным делом. Однако ее можно сделать самостоятельно, если следовать определенным правилам.

В данной статье будет рассказано об элементах кровельной конструкции, а также о том, как ставить стропила на крышу.

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:

• Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. служит нижней , а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

• Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

• Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

• Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

• Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

• Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

• Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

• Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

• Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

• Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Инструменты и материалы

Кровельную конструкцию следует изготавливать из дерева хвойных пород. Влажность используемой древесины должна быть менее двух процентов. Перед применением материал необходимо обработать с помощью специальных защитных средств.

Для изготовления висячих стропил и затяжек изготавливают из древесины первого сорта. Стропильные ноги делают из древесины первого и второго сорта. Использовать дерево третьего сорта можно только для изготовления подкосов и стоек.

Прочность кровельной конструкции зависит от:

• Надежности соединений;

• Качества используемого материала;

• Правильности выполненных расчетов.

Перед тем, как ставить стропила на крышу, необходимо подготовить следующие инструменты и материалы:

• Топор;

• Молоток;

• Уровень;

• Крепежные элементы;

• Гидроизоляционный материал;

• Доски;

• Карандаш;

• Бензопила;

• Электродрель;

• Набор свёрл для электродрели;

• Гвозди или саморезы;

• Рулетка;

• Шнур.

Для изготовления стопил применяют брус или обрезную доску. Элементы из древесины следует обработать биозащитными и огнезащитными материалами.

Перед монтажом необходимо выбрать вид конькового соединения и способ фикасции стропил к балкам или мауэрлату.

Расчет шага стропил

Этому вопросу необходимо уделить особое внимание, ведь от и их сечения зависит прочность кровельной системы.

При расчете расстояния между стропилами следует учитывать постоянные и временные нагрузки на возводимую крышу. Постоянную нагрузку создают следующие элементы:

• кровельный материал;

• стропильная система;

• кровельный пирог (пароизоляция,утеплитель, гидроизоляция);

• элементы отделки мансарды или жилого чердака.

• вес работника, выполняющего ремонт или обслуживание крыши.

Для выполнения расчетов (сечение и шаг стропильных ног) необходимы теоретические знания, а также практические навыки. Определить примерные параметры кровельной конструкции можно с помощью следующей таблицы:

При выборе шага стропил необходимо учитывать тип теплоизоляционного материала. Важно помнить, что пролет между соседними стропилами должен быть на 10 – 15 миллиметров меньше ширины ватного утеплителя.

Также при выборе расстояния между стропилами необходимо учесть рекомендации по укладке выбранного кровельного материала.

Типы стропильной системы

Существуют два типа стропил: висячие и наслонные. Каждый тип будет рассмотрен по отдельности.

Висячие

Висячие стропильные системы применяют в случаях, когда в доме нет внутренних опор (колонны, стены). Эта конструкция опирается наружные опорные стены.

В этом случае стропила работают на сжатие и изгиб. оказывают распирающее усилие на наружные стены дома. Чтобы его снизить, используют затяжку.

Затяжку изготавливают из деревянного бруса или металла. Ее расположение зависит от конструкции возводимой кровли.

Например, при возведении крыши мансардного типа затяжку располагают у основания. В этом случае она выполняет функции балки перекрытия.Чем выше расположена затяжка, тем больше нагрузка оказывается на нее.

Висячую стропильную конструкцию используют в случае, если дистанция между опорами менее 6,5 метров. Для изготовления этих стропил применяют доски, бревна, или брус. Для соединения элементов друг с другом применяют:

• стальные профили;

• врубки;

• болты;

• гвозди;

• нагели.

Наслонные стропила

Стропила этого типа используют в зданиях с капитальной внутренней стеной. Эти элементы, как правило, изготавливают из древесины.

Опорой для наслонной стропильной системы служат внутренние элементы (колонна, стена). В этом и заключается их основное отличие от стропил наслонного типа.

Стропила данного типа работают лишь на изгиб. Наслонные стропильные конструкции в сравнении с висячими являются более экономически выгодными и легкими.

Как ставить стропила на крышу

Установка стропил двускатной крыши состоит из следующих этапов:

1. Изготовление шаблона стропильной фермы. Необходимо поднять две доски на потолочное перекрытие, а затем соединить их между собой с одного края при помощи гвоздей. Далее нужно установить свободные концы досок на опорную балку и зафиксировать угол между досками. Для этого необходимо прибить поперечную перемычку. Затем нужно опустить полученный шаблон на опорную балку и отметить угол подрезки стропильных ног с помощью карандаша. Следует отметить, что от качества выполненного шаблона будет зависеть прочность и надежность всей кровельной конструкции.
2. Спустить сделанный шаблон вниз и начать изготовление стропил. Шаблон нужно хорошо скрепить, чтобы его при спуске не нарушился угол между стропилами. Первую изготовленную стропильную ферму поднимают на постройку и устанавливают на основание.
3. Отметить место среза на мауэрлате и стропильных ногах и выполнить срез с помощью бензопилы. Далее необходимо начать сборку очередной стропильной фермы.
4. Установить на мауэрлатный брус по краям здания первые две стропильные фермы. Стропила, установленные по краю мауэрлатного бруса закрепляют с двух сторон с помощью подпорок. Затем натянуть между ними шнур для определения уровня. Стропильные фермы должны быть установлены перпендикулярно основанию перекрытия.
5. Собирать остальные стропильные фермы нужно после того, как выставлен уровень и проверены все крепления. Стропила не будут смещаться, если между ними забить по две доски. Далее необходимо закрепить поперечные планки и подпорки.
6. Выполнить монтаж пароизоляционного, теплоизоляционного и гидроизоляционного слоя. Кровельный материал крепится к обрешетке. Ее шаг зависит от выбранного материала для кровли.

В данном видео рассказывается о том, как ставить стропила на крышу:

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор	Краткое описание влияния на параметры стропилин
	Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.
	Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.
	Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

1. Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство , получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным , так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород - легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент см олистости в его структуре, а значит - повышенная способность противостоять атмосферной влаге.

Для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

• Древесина для монтажа системы стропил должна быть вылежанной , что исключит риск ее деформации в конструкции.
• Влажность древесины должна составлять не более 2— 2,5%.
• Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта.
• При возведении наслонной системы подойдет и второй сорт материала.
• Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт др евесины, однако, стараясь выбирать при этом сырье , на котором минимальное количество сучков.
• Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв .м . крыши в 180÷200 кг.
• Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.
• Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке.

При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши - они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства . Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее . Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек . Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.

Существует три вида стропильных систем — это наслонная , висячая и комбинированная, т.е . включающая в себя элементы как одной, так и другой.

Висячая система

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая , которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают т реугольник еще и балкой перекрытия.
• Бабка, подпирающая конек , устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.

Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система

Наслонная система более устойчивая и надежная , благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату.

При при нятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами.

Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет , а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы.

Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.

Видео: устройство стропильной системы двускатной крыши

Цены на различные виды бруса

Монтаж стропильной конструкции

Подготовив подходящий материал и имея проект конструкции крыши, можно приступать к ее монтажу.

Двускатная крыша

На несущих стенах закрепляются бруски мауэрлата на заранее настеленный гидроизоляционный материал — рубероид , и на них производится разметка установки стропил. Очень важно произвести разметку по двум сторонам установки одинаково, иначе стропила будут перекошены.

• Первые стропила подгоняются и жестко скрепляются непосредственно на высоте, чтобы не совершить ошибок в креплениях и в выборках для установки на .
• Затем, их опускают вниз, и все остальные стропила изготавливаются по первому образцу. На земле намного проще и безопаснее подогнать все элементы конструкции друг к другу и сделать надежные крепления.
• Распиливая бруски под стропила, необходимо оставить небольшой запас, т.е . сделать их немного длиннее, чем требуется, чтобы была возможность подогнать их по месту.
• Чтобы легче было сориентироваться, выставляя первые стропила, берут брус, длина которого равна расстоянию между внешними краями стен — это будет основанием или гипотенузой будущего треугольника.
• Определяется середина бруска, и к ней временно прибивается перпендикулярная доска, имеющая высоту от фронтальной стены сооружения до конька — вершины равностороннего треугольника.
• Затем, выкладываются и закрепляются стороны — катеты треугольника, они же стропильные ноги.

• Если выбрана висячая система стропил, то сразу же размечаются и закрепляются затяжки.
• Если предполагается устанавливать дополнительные крепления, то их закрепляют уже на месте, после установки стропил на крыше.
• Далее, сначала поднимаются и временно устанавливаются первые стропила. На каждом из них размечаются места, где будут сделаны прямоугольные выборки для закрепления их на мауэрлате.
• Затем, стропила опускают снова вниз, и на них выпиливают пазы, имеющие прямой угол.

• По первой паре, взяв ее за образец, вымеряются и вырезаются такие же пазы и на остальных стропилах.
• Далее, поднимаются на стены два треугольника, которые устанавливают в начале и конце будущей . Если предусмотрен коньковый брус, то им сразу же связывают обе установленные детали.

Видео: как стропила крепят к мауэрлату

• По каждому скату между уже смонтированными стропилами натягиваются шнуры, которые также будут служить ориентирам для выравнивания остальных деталей конструкции.
• Первые установленные стропила сразу усиливаются стойками, подкосами и другими, дающими жесткость и надежность конструкции, элементами системы.
• Далее, поднимаются и устанавливаются остальные стропильные пары.
• При необходимости, их связывают между собой прогонами и лежнями.
• Устанавливая систему стропил, все ее элементы закрепляются временно, так как возможно позже придется какие-то из них подгонять и переустанавливать. Основательно они крепятся только после выверки всей системы. Тогда для креплений применяются уголки, скобы, а при необходимости — скользящие элементы. В разных местах соединений применяются саморезы, гвозди, болты, скобы и шпильки.

При необходимости стропила могут удлиняться «кобылками»

• После того, как система в основном установлена, стропила могут «кобылками» на свесах — это делается для того, чтобы стены строения были как можно лучше укрыты от попадания на них влаги во время дождя.
• Следующим этапом работы идет устройство обрешетки сверху стропил. Толщина и ширина досок для этой части конструкции выбираются с учетом технологии монтажа выбранного материала для кровли – это будет зависеть от ширины, веса и длины его листов.

Видео: монтаж стропильной системы двускатной крыши

Цены на различные виды крепежа для стропил

Крепеж для стропил

Односкатные системы

Принято считать, что односкатную систему используют только при устройстве крыши гаражей, сараев, беседок и других нежилых построек, но это совсем не так. Такая крыша прекрасно служит и для покрытия жилых домов, и под ней даже можно устроить дополнительную теплую комнату, если правильно рассчитать уклон конструкции.

Односкатную систему можно рассматривать, как половину двускатной крыши, но с некоторыми отступлениями.Например, если при установке двускатной крыши фронтонной частью является ширина строения, то при односкатной — его длина.

Фронтон может быть поднят из кирпича или деревянных брусьев и досок. Высота его будет зависеть от выбранного уклона крыши. Фронтон крыши поднимают высоко, если под ней будет устроена дополнительная комната.

Стропила в данной системе укладывать проще, но если расстояние между стен достаточно большое, то все равно необходимо для жесткости установить дополнительные поддерживающие элементы.

Чтобы правильно определить нужный угол уклона , нужно опираться на следующие факторы:

• Толщина снежного покрова в зимний период и среднее количество осадков в другие времена года.
• Вес кровельного покрытия, которым планируется застелить стропильную систему.
• Временные нагрузки, в виде порывов ветра.

Угол этого вида крыши может варьироваться от 5 до 45, а иногда встречаются здания с углом даже в 60 градусов.

Монтаж односкатного варианта производится на месте, т.е . на высоте, так как опорами для стропил служат фронтонная и задняя стенка строения.

Если уклон крыши в одноэтажном особняке не слишком большой, то стропила могут быть продлены вперед с фронтальной или задней стороны дома. Это делают для того, чтобы устроить под кровлей веранду или террасу.

Мансардные системы

Наиболее сложные в исполнении — мансардные системы крыши

Если в проекте сразу заложено сделать мансарду дома жилой, то можно выбрать одну из двух конструкций крыши. Выбор будет зависеть от желаемой площади мансарды и высоты потолка. Это может быть двускатная с высоко поднятым коньком или ломаная мансардная крыша.

Двускатная крыша

Для того чтобы устроить под д вускатной крышей дополнительное помещение, пространство должно быть свободным от различных дополнительных креплений. Поэтому придется обойтись минимальным их количеством.

Обязательными в этой конструкции будут стойки и затяжки — они же выполнят функции обрешетки , на которую будет крепиться отделочный материал стен и потолка создаваемого помещения.

Но в этом случае очень важно для балок перекрытия использовать массивные бруски, которые спокойно выдержат массу стропильной системы с утеплением и кровельным материалом, плюс всю нагрузку, даваемую предметами мебели, которые будут установлены в комнате. Кроме этого, нужно монтировать бруски балок перекрытия на небольшом расстоянии друг от друга, которое не должно превышать 50 ÷ 60 см, но чтобы стены строения без проблем выдержали всю нагрузку, они должны быть достаточно массивные и прочными.

Монтаж системы проходит в той же последовательности, что и двускатной крыши.

Мансардная «ломаная» конструкция

Мансардная конструкция крыши дома — более сложная, чем обычная двускатная, но ее преимущество в том, что жилая площадь, которая получается в результате ее монтажа, будет гораздо больше, а потолок — выше.

Примерная схема мансардной «ломаной» системы

Этот вид крыши называют ломаными, так как система состоит из двух частей, в каждой из которых стропила расположены под разным углом.

Боковые стропила могут быть расположены под углом в 30 или 45 градусов от вертикали — это самый распространенный вариант их установки.

Верхнее закрепляют под углом, который может варьироваться от 5 до 30 градусов от горизонта.

В мансардной конструкции могут использоваться обе системы стропил. Нижние стропила предпочтительнее устраивать по наслонной системе, но если в строении нет капитальных перегородок, то можно использовать и висячую. В последнем случае, балки чердачного перекрытия, равно, как и стропила, должны устанавливаться на расстоянии не более 50— 60 см друг от друга . Нужно отметить, что стены должны быть хорошо укреплены, так как нагрузка на них будет выпадать достаточно серьезная , гораздо больше значительная, чем при устройстве двухскатной крыши.

• Начало возведения нижней стропильной системы, начинают с установки стоек, закрепленных обвязками сверху, а снизу — балками перекрытия. Расстояние между системами стоек и будет шириной помещения, а их высота определяет высоту комнаты.

Начало монтажа — установка двух рядов стоек

• Этот каркас определит размещение остальных элементов системы.
• Далее, нужно найти середину расстояния между рядами стоек, и это определит место расположения в вышерасположенной части мансарды. В этом месте устанавливается вертикальный брус, такой же высоты, что и система стоек.

• Затем, устанавливаются боковые стропила, их закрепляют на обвязку стойки и балку перекрытия , таким образом, получаются треугольники, в которых стойка и балка перекрытия образуют прямой угол.
• Когда все боковые элементы будут установлены, приступают к монтажу балок перекрытия , они также крепятся бруску обвязки и концу бокового стропила. Схема этой связки показана на первом рисунке в этом разделе.
• Далее, балки перекрытия связываются между собойгоризонтальной рейкой, которая набивается сверху них, посередине конструкции.
• Устанавливаются коньковые стропила, которые подпираются подкосами. Их прикрепляют к рейке, связывающей балки перекрытия.

• На коньке стропильные ноги могут быть закреплены на коньковой доске или же соединяются металлической или деревянной накладкой между собой
• Иногда для жесткости конструкции между коньком и балкой перекрытия устанавливают поддерживающую бабку.

• Делается обрешетка фронтонных стен с проемами для окон. Если вход в будет с улицы, то на одном из фронтонов, кроме того, предусматривается проем для двери.

• Далее, если это необходимо, вся стропильная система обшивается обрешеткой или же фанерой, если в качестве кровельного материала выбрана мягкая кровля, например, гибкая черепица.

Видео: пример монтажа стропильной мансардной системы

Обустраивать стропильную систему совсем не просто , и в одиночку с этой работой не справиться — потребуется, как минимум , два помощника. Желательно, чтобы хотя бы один из приглашённых мастеров обладал определенным опытом в данной сфере строительства.
