Появилось желание собрать более мощный усилитель «А» класса. Прочитав достаточное количество соответствующей литературы и выбрал из предлагавшегося самую последнюю версию. Это был усилитель мощностью 30 Вт соответствующий по своим параметрам усилителям высокого класса.

В имеющеюся трассировку оригинальных печатных плат никаких изменений вносить не предполагал, однако, ввиду отсутствия первоначальных силовых транзисторов, был выбран более надежный выходной каскад с использованием транзисторов 2SA1943 и 2SC5200. Применение этих транзисторов в итоге позволило обеспечить большую выходную мощность усилителя. Принципиальная схема моей версии усилителя далее.

Это изображение плат собранных по этой схеме с транзисторами Toshiba 2SA1943 и 2SC5200.

Если присмотреться, то сможете увидеть на печатной плате вместе со всеми компонентами стоят резисторы смещения, они мощность 1 Вт углеродного типа. Оказалось, что они более термостабильны. При работе любого усилителя большой мощности выделяется огромное количества тепла, поэтому соблюдение постоянства номинала электронного компонента при его нагреве является важным условием качественной работы устройства.

Собранная версия усилителя работает при токе около 1,6 А и напряжении 35 В. В результате чего 60 Вт мощности непрерывного рассеивается на транзисторах в выходном каскаде. Должен заметить, что это только треть мощности, которую они способны выдержать. Постарайтесь представить, сколько тепла выделяется на радиаторах при их нагреве до 40 градусов.

Корпус усилителя сделан своими руками из алюминия. Верхняя плита и монтажная плита толщиной 3 мм. Радиатор состоит из двух частей, его габаритные размеры составляют 420 x 180 x 35 мм. Крепеж - винты, в основном с потайной головкой из нержавеющей стали и резьбой М5 или М3. Количество конденсаторов было увеличено до шести, их общая ёмкость 220000 мкФ. Для питания был использован тороидальный трансформатор мощностью 500 Вт.

Блок питания усилителя

Хорошо видно устройство усилителя, которое имеет медные шины соответствующего дизайна. Добавлен небольшой тороид, для регулируемой подачи под управлением схемы защиты от постоянного тока. Так же имеется ВЧ фильтр в цепи питания. При всей своей простоте, надо сказать обманчивой простоте, топологии платы этого усилителя и звук им производится как бы без всякого усилия, подразумевающего в свою очередь возможность его бесконечного усиления.

Осциллограммы работы усилителя

Спад 3 дБ на 208 кГц

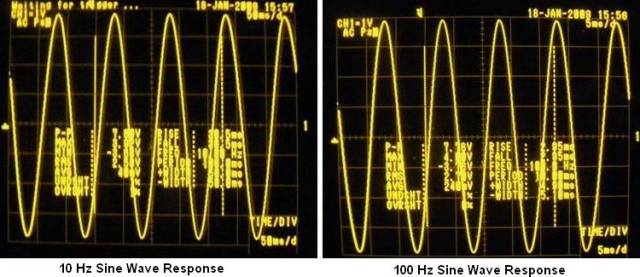

Синусоида 10 Гц и 100 Гц

Синусоида 1 кГц и 10 кГц

Сигналы 100 кГц и 1 МГц

Меандр 10 Гц и 100 Гц

Меандр 1 кГц и 10 кГц

Полная мощность 60 Вт отсечение симметрии на частоте 1 кГц

Таким образом становится понятно, что простая и качественная конструкция УМЗЧ не обязательно делается с применением интегральных микросхем - всего 8 транзисторов позволяют добиться приличного звучания со схемой, собрать которую можно за пол дня.

Читатели! Запомните ник этого автора и никогда не повторяйте его схемы.
Модераторы! Прежде чем меня забанить за оскорбления, подумайте, что Вы "подпустили к микрофону" обыкновенного гопника, которого даже близко нельзя подпускать к радиотехнике и, тем более, к обучению начинающих.

Во-первых, при такой схеме включения, через транзистор и динамик пойдет большой постоянный ток, даже если переменный резистор будет в нужном положении, то есть будет слышно музыку. А при большом токе повреждается динамик, то есть, рано или поздно, он сгорит.

Во-вторых, в этой схеме обязательно должен быть ограничитель тока, то есть постоянный резистор, хотя бы на 1 КОм, включенный последовательно с переменным. Любой самоделкин повернет регулятор переменного резистора до упора, у него станет нулевое сопротивление и на базу транзистора пойдет большой ток. В результате сгорит транзистор или динамик.

Переменный конденсатор на входе нужен для защиты источника звука (это должен обьяснить автор, ибо сразу же нашелся читатель, который убрал его просто так, считая себя умнее автора). Без него будут нормально работать только те плееры, в которых на выходе уже стоит подобная защита. А если ее там нет, то выход плеера может повредиться, особенно, как я сказал выше, если выкрутить переменный резистор "в ноль". При этом на выход дорогого ноутбука подастся напряжение с источника питания этой копеечной безделушки и он может сгореть. Самоделкины, очень любят убирать защитные резисторы и конденсаторы, потому-что "работает же!" В результате, с одним источником звука схема может работать, а с другим нет, да еще и может повредиться дорогой телефон или ноутбук.

Переменный резистор, в данной схеме должен быть только подстроечным, то есть регулироваться один раз и закрываться в корпусе, а не выводиться наружу с удобной ручкой. Это не регулятор громкости, а регулятор искажений, то есть им подбирается режим работы транзистора, чтобы были минимальные искажения и чтобы из динамика не шел дым. Поэтому он ни в коем случае не должен быть доступен снаружи. Регулировать громкость, путем изменения режима НЕЛЬЗЯ. За это нужно "убивать". Если очень хочется регулировать громкость, проще включить еще один переменный резистор последовательно с конденсатором и вот его уже можно выводить на корпус усилителя.

Вообще, для простейших схем - и чтобы заработало сразу и чтобы ничего не повредить, нужно покупать микросхему типа TDA (например TDA7052, TDA7056... примеров в интернете множество) , а автор взял случайный транзистор, который завалялся у него в столе. В результате доверчивые любители будут искать именно такой транзистор, хотя коэффициент усиления у него всего 15, а допустимый ток аж 8 ампер (сожгет любой динамик даже не заметив).

Предлагаемый вашему драгоценному вниманию усилитель прост в сборке, ужасно прост в настройке (он её фактически не требует), не содержит особо дефицитных компонентов и при всем при этом имеет весьма недурные характеристики и запросто тянет на так называемый hi-fi, столь нежно любимый большинством граждан. Усилитель может работать на нагрузку 4 и 8 Ом, может быть использован в мостовом включении на нагрузку 8 Ом, при этом он отдаст в нагрузку 200 Вт.

Основные характеристики:

Напряжение питания, В................................................................ ±35
Потребляемый ток в режиме молчания, мА................................ 100
Входное сопротивление, кОм......................................................... 24
Чувствительность (100 Вт, 8 Ом), В.............................................. 1,2
Выходная мощность (КГ=0,04%), Вт.............................................. 80
Диапазон воспроизводимых частот, Гц............................. 10 - 30000
Отношение сигнал/шум (не взвешенное), дБ.............................. -73

Усилитель полностью на дискретных элементах, без всяких ОУ и прочих хитростей. При работе на нагрузку 4 Ома и питании 35 В усилитель развивает мощность до 100 Вт. Если есть потребность подключить нагрузку 8 Ом питание можно увеличить до +/-42 В, в этом случае, мы получим те же самые 100 Вт. Очень сильно не рекомендуется увеличивать напряжение питания более 42 В, иначе можно остаться без выходных транзисторов. При работе в мостовом режиме должна использоваться 8-ми омная нагрузка, иначе, опять-таки, лишаемся всякой надежды на выживание выходных транзисторов. Кстати, надо учесть, что защиты от КЗ в нагрузке не предусмотрено, так что надо быть поосторожней. Для использования усилителя в мостовом режиме необходимо вход МТ прикрутить к выходу другого усилителя, на вход которого и подается сигнал. Оставшийся вход замыкается на общий провод. Резистор R11 служит для установки тока покоя выходных транзисторов. Конденсатор C4 определяет верхнюю границу усиления и уменьшать его не стоит - получите самовозбуждение на высоких частотах.
Все резисторы - 0,25 Вт за исключением R18, R12, R13, R16, R17. Первые три - 0,5 Вт, последние два - по 5 Вт. Светодиод HL1 служит не для красоты, поэтому не надо втыкать в схему сверхъяркий диод и выводить его на переднюю панель. Диод должен быть самый обычный зелёного цвета - это важно, поскольку светодиоды других цветов имеют другое падение напряжения. Если вдруг кому-то не повезло и он не смог достать выходные транзисторы MJL4281 и MJL4302, их можно заменить на MJL21193 и MJL21194 соответственно. Переменный резистор R11 лучше всего взять многооборотный, хотя подойдет и обычный. Ничего критичного тут нет - просто удобнее устанавливать ток покоя.

Схемы усилителей низких частот мало чем отличаются друг от друга, разве что ёмкостью используемых конденсаторов.Несмотря на то, что обычно в усилителе НЧ имеется хотя бы пара каскадов, для наработки опыта можно попробовать собрать простейший усилитель всего с одним транзистором (а соответственно, и с одним каскадом).

Предлагаемая ниже схема однокаскадного усилителя крайне проста, и в равной степени хорошо выполняется с помощью навесного (на основе обычных проводов и выводов), либо печатного (на основе печатных проводов, электропроводящих полосок) монтажа.

Рис.1: Схема однокаскадного транзистора

Схемы для сборки транзисторов имеют ряд условных обозначений:

• R1 (2, 3, 4…) – резисторы;
• C1 (2, 3, 4…) – конденсаторы;
• B1 (2, 3, 4…) – динамик, телефон и т.д.;
• T1 (2, 3, 4…) – .

Целесообразность сборки однокаскадного усилителя оправдывается исключительно необходимостью получения экспериментального опыта, и практическое его применение продемонстрирует достаточно низкое качество звучания, сходное с тем, что наблюдается у современной китайской техники.

Для сборки простого усилителя потребуется ряд деталей:

• Транзистор КТ 817 (или аналогичный ему);
• Резистор на 5 кОм, 0,25 Ватт;
• Плёночный конденсатор на 0,22 – 1 микрофарад;
• Динамик, дающий нагрузку на 4-8 Ом (1 – 3 Ватт);
• Источник питания на 9 Вольт;
• Источник сигнала (1 канал и заземление).

Величина резистора смещения R1 достигает десятков кОм и определяется опытным путём. Дело в том, что этот показатель вычисляется с учётом напряжением питания прибора, сопротивлением телефонного капсюля, коэффициентом передачи, свойственным выбранной разновидности транзистора. Начальной точкой отсчёта может служить сопротивление нагрузки, увеличенное как минимум в сотню раз.

Конденсатор (на схеме обозначается как C1) и уровень его ёмкости варьируется в диапазоне от 1 до 100 микрофарад, с увеличением ёмкости конденсатора прибор получает возможность. Назначение конденсатора (называемого также разделительным) заключается в том, чтобы пропускать переменный ток и отфильтровывать постоянный, не давая схеме замкнуться.

Для данной схемы уместно применение биполярного транзистора со структурой n-p-n и мощностью среднего и высокого уровня. Конденсатор желательно брать плёночный. Принимаемый сигнал можно получить через выход MP3-плеера. Собранный по данной схеме прибор можно оснастить потенциометром (на 50 000 Ом), позволяющим регулировать громкость.

При отсутствии в питающем блоке электролитического конденсатора с большой ёмкостью, понадобится установка электролита на 1000 – 2200 микрофарад, имеющего рабочее напряжение большее, чем в схеме.

Тому, кто не имел опыта работы с электроникой, следует знать, что при паянии составные элементы можно очень легко перегреть. Чтобы этого не произошло, лучше всего использовать паяльники на 25 Ватт, а прекращать пайку нужно через каждые 10 секунд непрерывного воздействия.

По сравнению с приведённой схемой однокаскадного усилителя НЧ, двухкаскадный обладает гораздо лучшими характеристиками, но его сборка не намного сложнее. Чтобы его сконструировать понадобится лишь последовательно соединить два простых каскада. Однако, при этом могут использоваться различные виды соединения, которые, конечно, влияют на качество и особенности передачи сигнала. Но в самом простом варианте можно просто соединить выход первого каскада с входом второго напрямую или через резистор. Связь такого типа соответственно называется непосредственной или резисторной. Степень усиления сигнала при этом равняется перемноженным коэффициентам усиления каждого из каскадов. К сожалению, последующее увеличение количества каскадов в усилителе не даёт аналогичного эффекта. Проблема в том, что величина коэффициента усиления определяется комплексно и достаточно сильно зависит от задержки во времени, то есть изменения фазы.

Современные модификации усилителей низких частот, обычно приводимые в журналах для радиолюбителей, проектируются с целью снижения уровня нелинейных искажений и увеличения выходной мощности, а также видоизменения иных параметров с целью увеличения КПД прибора.

Но вместе с тем, если стоит задача налаживания работы тех или иных устройств, а также решения каких-то спорных моментов экспериментальным путём, то может быть необходим простейший вариант усилителя, собираемый буквально за четверть часа. Основным требованием к такому прибору будет минимальное количество дефицитных компонентов, а также способность работать при широком разбросе уровней напряжения и сопротивления.

При эксплуатации усилителя низких частот не забывайте о том, что его показатели сильно зависят от температурных условий, особенно это касается самодельных устройств.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на , буду рад если вы найдете на моем еще что-нибудь полезное.
